চরম সংবেদনশীল প্রতিক্রিয়া নমনীয় পাতলা ফিল্ম চাপ সেন্সর piezoresistive ইলেকট্রনিক পেন মাইক্রো
বর্ণনা

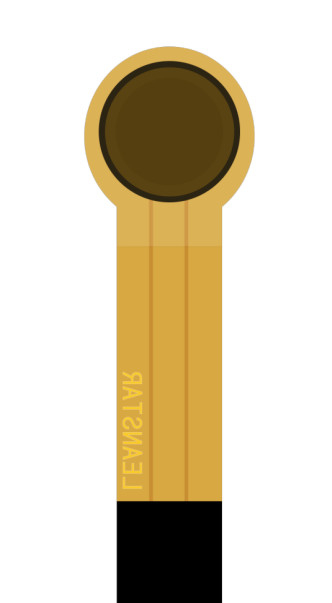

SI4-G নমনীয় পাতলা ফিল্ম চাপ সেন্সরনমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন মেধা সম্পত্তি অধিকার সহ একটি নতুন ধরনের সেন্সর।এটি শক্তিশালী আনুগত্য, নমনীয় প্রতিরোধের এবং নমনীয় ন্যানো কার্যকরী উপকরণগুলির উচ্চ সংবেদনশীলতা সহ নমনীয় পাতলা উপাদানে মুদ্রিত হয়, যাতে চাপ সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
নমনীয় ফিল্ম প্রেসার সেন্সর একটি প্রতিরোধী সেন্সর।সেন্সরের পৃষ্ঠে প্রয়োগ করা চাপ বৃদ্ধির সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়।চাপ একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্কের মাধ্যমে পরিমাপ করা যেতে পারে।
SI4-G নমনীয় ফিল্ম চাপ সেন্সর প্রধানত চাপ ট্রিগারিং এবং ইলেকট্রনিক কলম সনাক্তকরণ ব্যবহৃত হয়.এটি পেন কোরের পিছনে ইনস্টল করা হয়।ব্যবহারকারী যখন ইলেকট্রনিক কলম দিয়ে লেখেন, তখন এটি লেখার চাপের পরিবর্তন সনাক্ত করতে পারে।অ্যালগরিদম প্রক্রিয়াকরণের পরে, হাতের লেখার স্বীকৃতি উপলব্ধি করা যায়।, ভঙ্গি সংশোধন এবং অন্যান্য ফাংশন, সংকেত একটি সহজ সার্কিট মাধ্যমে সংগ্রহ করা যেতে পারে.
বৈশিষ্ট্য
Ø অতি-পাতলা, বেধ 0.25 মিমি থেকে কম
Ø নমন প্রতিরোধের
Ø দ্রুত প্রতিক্রিয়া
Ø দীর্ঘ জীবন, 1 মিলিয়নেরও বেশি বার প্রেসিং পরীক্ষায় উত্তীর্ণ হয়েছে
Ø আউটপুট সংকেত সনাক্ত করা সহজ
Ø কাস্টমাইজযোগ্য পণ্যের দৈর্ঘ্য, আকার, পিন প্যাকেজ ইত্যাদি।
Ø কাস্টমাইজযোগ্য সেন্সর পরিসীমা পরামিতি
কার্যক্ষমতার সূচক
| মডেল | SI4-G |
| পরিসর | 0 ~ 500 গ্রাম |
| পুরুত্ব | ≤0.25 মিমি |
| মাত্রা | স্পেসিফিকেশন এবং আকার বিবরণ দেখুন |
| রেসপন্স পয়েন্ট | ≤30 গ্রাম |
| পুনরাবৃত্তিযোগ্যতা | ±10% (50% লোড) |
| ধারাবাহিকতা | ±20% (একই মডেলের ব্যাচ) |
| হিস্টেরেসিস | +10% (RF+- আরএফ-)/আরএফ+ |
| স্থায়িত্ব | <এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ | 10MΩ (নন-লোডেড) |
| প্রতিক্রিয়া সময় | 1 মি |
| পুনরায় শুরু করার সময় | ~15 মি |
| পরীক্ষা ভোল্টেজ | সাধারণ মান DC 3.3V |
| অপারেটিং তাপমাত্রা | -20 ℃ ～ 60 ℃ |
| ইএমআই | কোন উৎপাদন নেই |
| ESD | সংবেদনশীলতা |
| মডেল | চাপ/জি | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | প্রতিরোধ/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
সেন্সর চাপ দেওয়া এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মান সময়ের সাথে সামান্য প্রবাহিত হবে, সাধারণত 5% এর মধ্যে।এই ত্রুটি টাইমিং ক্রমাঙ্কন পদ্ধতি দ্বারা হ্রাস করা যেতে পারে.ক্রমাঙ্কন অপারেশনে, চাপ প্রয়োগের পরে অপেক্ষার সময় প্রকৃত অ্যাপ্লিকেশনগুলিতে অপেক্ষার সময়ের সাথে সামঞ্জস্যপূর্ণ।যেহেতু সেন্সরের ফোর্স স্টেট বিভিন্ন অ্যাপ্লিকেশানের পরিস্থিতিতে আলাদা, তাই এটি সুপারিশ করা হয় যে ব্যবহারকারীকে সেন্সরটি বাস্তব প্রয়োগের দৃশ্য অনুযায়ী সাজিয়ে ড্রিফ্ট প্যারামিটারগুলি নিজেরাই পরীক্ষা করে।
