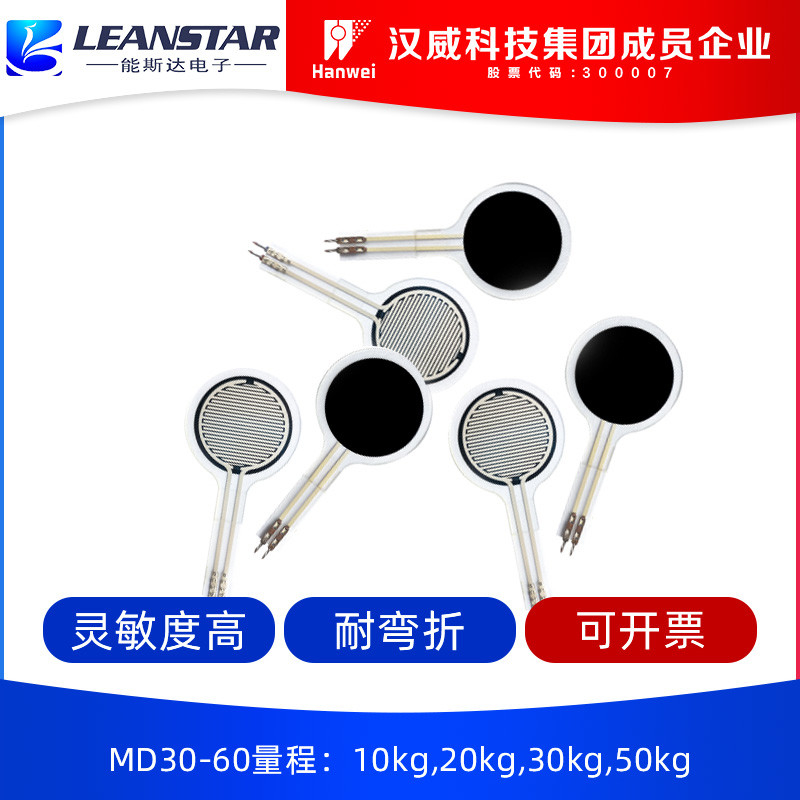

ব্যবহারিক নমনীয় পাতলা ফিল্ম চাপ সেন্সর MD30-60 ইলেকট্রনিক চিকিৎসা যন্ত্র হাসপাতাল
বর্ণনা

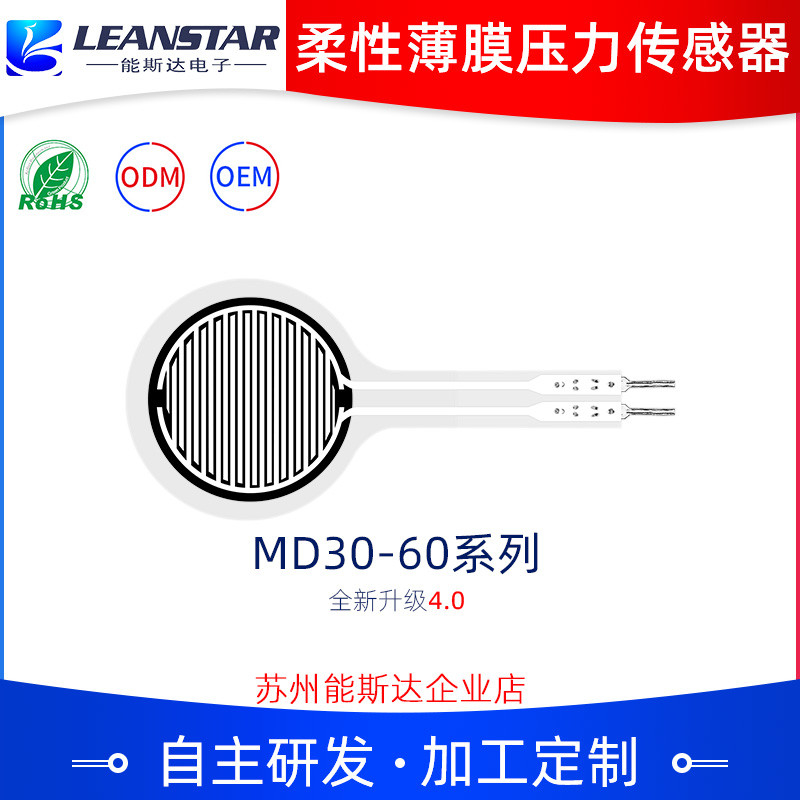

MD30-60 সিরিজের নমনীয় পাতলা ফিল্ম চাপ সেন্সর হল এক ধরনের নতুন সেন্সর যা নমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন মেধা সম্পত্তি অধিকারের সাথে তৈরি করা হয়েছে। এটি নমনীয় পাতলা উপাদানের উপর মুদ্রিত হয়, যা শক্তিশালী আঠালোতা, নমন প্রতিরোধ এবং নমনীয় ন্যানো কার্যকরী উপাদানের উচ্চ সংবেদনশীলতা প্রদান করে, যার ফলে চাপ সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
পাতলা ফিল্ম চাপ সেন্সর একটি প্রতিরোধক সেন্সর। সেন্সরের পৃষ্ঠে প্রয়োগ করা চাপ বাড়ার সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়। একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্কের মাধ্যমে চাপ পরিমাপ করা যেতে পারে। এটি চাপ উপলব্ধি, মানব-কম্পিউটার ইন্টারঅ্যাকশন, বুদ্ধিমান রোবট, ইলেকট্রনিক চিকিৎসা সরঞ্জাম, পরিধানযোগ্য ডিভাইস, শারীরবৃত্তীয় স্বাস্থ্য সনাক্তকরণ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে। উদাহরণস্বরূপ, এটি ব্যবহার করা হয়একটি ব্যালেন্স গাড়ির প্যাডেল ট্রিগার এবং সনাক্ত করতে, কার্ডিওপালমোনারি রিসাসিটেশন সনাক্ত করতে এবং অন্যান্য পরিস্থিতিতে চাপ সনাক্ত করতে।
বৈশিষ্ট্য
Ø অতি-পাতলা, পুরুত্ব 0.6 মিমি এর কম
Ø কম বিদ্যুত খরচ এবং চমৎকার স্থিতিশীলতা
Ø দ্রুত প্রতিক্রিয়া
Ø উচ্চ সংবেদনশীলতা এবং বিস্তৃত সনাক্তকরণ পরিসীমা
Ø সাধারণ সনাক্তকরণ স্কিম, একত্রিত করা সহজ
Ø বিভিন্ন আকার এবং আকারের সেন্সর কাস্টমাইজ করা যেতে পারে
Ø RoHS প্রমাণীকরণ পাস করেছে
পণ্যের পরামিতি
| লোগো |
আকার(মিমি) |
| দৈর্ঘ্য |
66.3 |
| প্রস্থ |
30 |
| সংবেদনশীল এলাকা |
φ25 |
| পিন পিচ |
2.54 |
| সহনশীলতা |
0.2 |
কর্মক্ষমতা সূচক
| মডেল |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| পরিসর |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| পুরুত্ব |
≤0.4mm |
≤0.6mm |
| মাত্রা |
স্পেসিফিকেশন এবং আকারের বর্ণনা দেখুন |
| প্রতিক্রিয়া বিন্দুনোট1 |
≤0.2kg |
≤0.5kg |
| পুনরাবৃত্তিযোগ্যতা |
±3%(50% লোড) |
| সামঞ্জস্যতানোট2 |
±10%(একই মডেলের ব্যাচ) |
| হিস্টেরেসিস |
﹢10% (RF+ - RF-)/RF+ |
| স্থায়িত্ব |
＞এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ |
＞10MΩ(আনলোডেড) |
| প্রতিক্রিয়া সময় |
＜ 1ms |
| পুনরায় শুরু করার সময় |
＜ 15ms |
| পরীক্ষার ভোল্টেজ |
সাধারণ মান ডিসি 3.3V |
| অপারেটিং তাপমাত্রা |
-20°C ～ 60°C |
| ইএমআই |
উৎপাদন করে না |
| ইএসডি |
সংবেদনহীনতা |
ডেটা রেফারেন্স শীট
|
মডেল:
MD30-60@10kg
|
মডেল:
MD30-60@20kg
|
মডেল:
MD30-60@30kg
|
মডেল:
MD30-60@50kg
|
|
| চাপ/কেজি |
প্রতিরোধ/kΩ |
চাপ/কেজি |
প্রতিরোধ/kΩ |
চাপ/কেজি |
প্রতিরোধ/kΩ |
চাপ/কেজি |
প্রতিরোধ/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
রেফারেন্স সার্কিট
নির্দেশাবলী
- MD30-60 সিরিজের নমনীয় সেন্সর একটি নন-পোলার উপাদান, সার্কিটে কোনো দিকনির্দেশনা নেই;
- ব্যবহার করার সময়, অনুগ্রহ করে সেন্সরের চাপ সংবেদনশীল অঞ্চলটি একটি দৃঢ়, সমতল পৃষ্ঠের উপর রাখুন। একটি বাঁকা বা অনিয়মিত পৃষ্ঠে সেন্সর ব্যবহার করলে সেন্সরটি প্রাথমিকভাবে পরিবাহী হবে, অর্থাৎ, যখন কোনো চাপ থাকবে না তখন একটি "প্রতিক্রিয়া" অবস্থায় থাকবে; এই অবস্থায়, সেন্সর আউটপুট প্রতিরোধ ক্ষমতা এখনও চাপের পরিবর্তনগুলির প্রতিক্রিয়া জানাতে পারে এবং সংশ্লিষ্ট সম্পর্কটি আর রেফারেন্স ডেটা শীটের জন্য প্রযোজ্য নয়;
- যদি সমর্থনকারী পৃষ্ঠ এবং বল প্রয়োগকারী উভয় পৃষ্ঠই কঠিন এবং শক্ত হয় এবং যোগাযোগের পৃষ্ঠটি সেন্সরের সংবেদনশীল অঞ্চলের চেয়ে বড় হয়, তবে সেন্সরের নিজস্ব কাঠামোর কারণে, চাপের প্রতিক্রিয়া ছোট এবং অস্থির হতে পারে। সংবেদনশীল অঞ্চলের কেন্দ্রে একটি গোলাকার নরম রাবার প্যাড আঠালো করতে হবে, যার ব্যাস সংবেদনশীল অঞ্চলের চেয়ে সামান্য ছোট, এবং ক্ষেত্রফল সংবেদনশীল অঞ্চলের ক্ষেত্রফলের 60% এর বেশি হওয়া উচিত;
- আপনি সমর্থনকারী পৃষ্ঠে সেন্সরটি ঠিক করতে ডবল-পার্শ্বযুক্ত টেপ ব্যবহার করতে পারেন। পেস্ট করার আগে সমর্থনকারী পৃষ্ঠটি পরিপাটি এবং পরিষ্কার কিনা সেদিকে মনোযোগ দিন। 3M ব্র্যান্ডের ডবল-পার্শ্বযুক্ত টেপ ব্যবহার করার পরামর্শ দেওয়া হয়; কাস্টমাইজড পরিষেবা প্রদান করুন;
- সেন্সরটিতে চাপ প্রয়োগ করার পরে এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মান সময়ের সাথে সামান্য পরিবর্তিত হবে, সাধারণত 5% এর মধ্যে। সময়মতো ক্রমাঙ্কনের মাধ্যমে এই ত্রুটি কমানো যেতে পারে। ক্রমাঙ্কন অপারেশনে, চাপ প্রয়োগ করার পরে অপেক্ষার সময় প্রকৃত অ্যাপ্লিকেশনগুলির অপেক্ষার সময়ের সাথে সঙ্গতিপূর্ণ। যেহেতু সেন্সরের বলের অবস্থা বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে ভিন্ন, তাই ব্যবহারকারীকে প্রকৃত অ্যাপ্লিকেশন পরিস্থিতি অনুযায়ী সেন্সরটি সাজানো এবং নিজের দ্বারা পরিবর্তনের পরামিতিগুলি পরীক্ষা করার পরামর্শ দেওয়া হচ্ছে।
ঘোষণা
- সেন্সর ব্যবহার করার সময়, লোডটি সমানভাবে পাওয়ার চেষ্টা করুন এবং ধারালো বস্তু দ্বারা সেন্সরের সাথে সরাসরি যোগাযোগ এড়িয়ে চলুন;
- ওভার-রেঞ্জ ব্যবহার সেন্সরের কর্মক্ষমতা হ্রাস করবে বা এমনকি সেন্সরটিকে ধ্বংস করবে;
- সেন্সর টার্মিনালটি তামা এবং টিন-প্লেটেড উপাদান দিয়ে তৈরি, এবং প্রয়োজন অনুযায়ী লিডটি ঝালাই করা যেতে পারে। এটা মনে রাখতে হবে যে ঝালাই করার তাপমাত্রা খুব বেশি হওয়া উচিত নয়, এটা সুপারিশ করা হয় যে এটি 300°C এর বেশি হওয়া উচিত নয় এবং যোগাযোগের সময় 1 সেকেন্ডের বেশি হওয়া উচিত নয়, যাতে উচ্চ তাপমাত্রা ফিল্মের স্তরটিকে গলিয়ে বিকৃত করতে না পারে।
