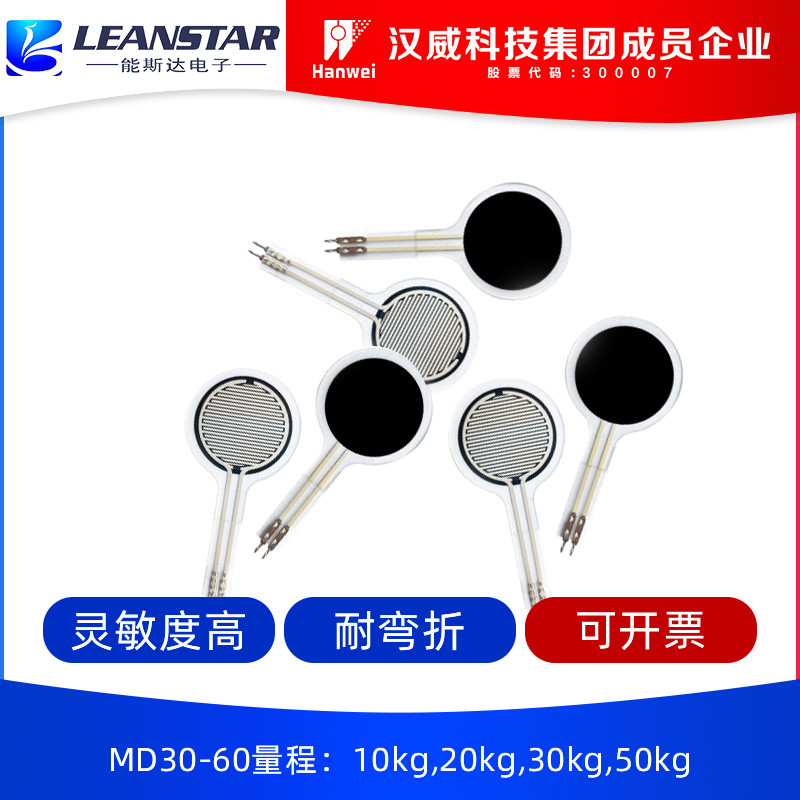

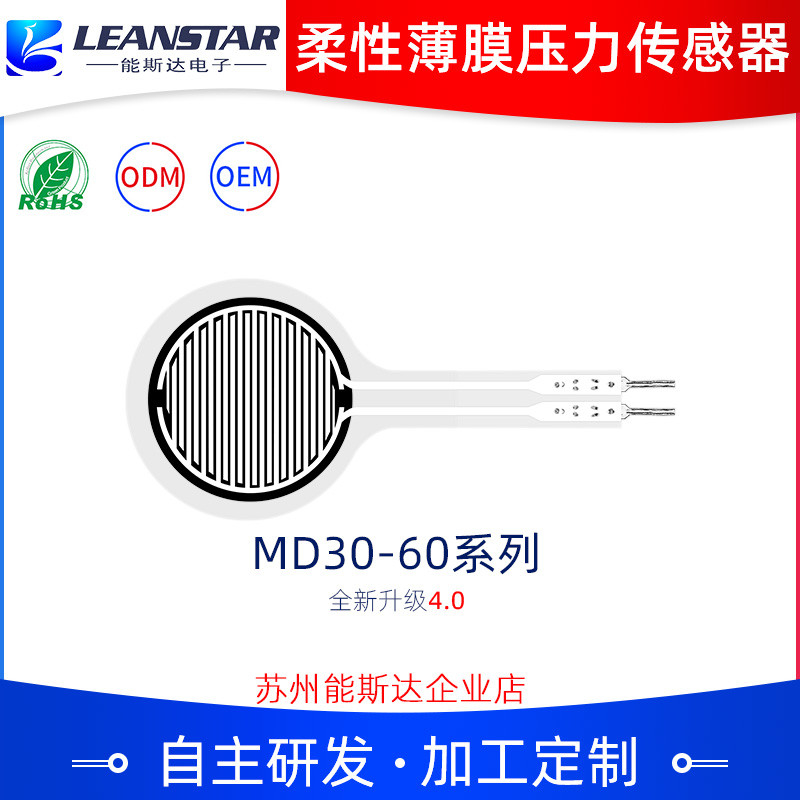

নমনীয় পাতলা ফিল্ম চাপ সেন্সর MD30-60 ইলেকট্রনিক মেডিকেল যন্ত্র
বর্ণনা
MD30-60 সিরিজ নমনীয় পাতলা ফিল্ম চাপ সেন্সর নমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার সহ একটি নতুন ধরণের সেন্সর।এটি শক্তিশালী আঠালো সঙ্গে নমনীয় পাতলা উপাদান উপর মুদ্রিত হয়, নমনীয় ন্যানো ফাংশনাল উপাদানগুলির নমন প্রতিরোধ এবং উচ্চ সংবেদনশীলতা, যাতে চাপ সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
পাতলা ফিল্ম চাপ সেন্সর একটি প্রতিরোধী সেন্সর। সেন্সরের পৃষ্ঠের উপর চাপ প্রয়োগ করার সাথে সাথে আউটপুট প্রতিরোধ হ্রাস পায়।চাপ একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্ক মাধ্যমে পরিমাপ করা যাবেএটি চাপের অনুভূতি, মানব-কম্পিউটার মিথস্ক্রিয়া, বুদ্ধিমান রোবট, বৈদ্যুতিন চিকিৎসা সরঞ্জাম, পরিধানযোগ্য ডিভাইস, শারীরিক স্বাস্থ্য সনাক্তকরণ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।উদাহরণস্বরূপ, এটি ব্যবহার করা হয় tএকটি ভারসাম্য গাড়ির পেডাল সনাক্ত করতে, কার্ডিওপুলমোনারি পুনরুজ্জীবনের সনাক্ত করতে এবং অন্যান্য পরিস্থিতিতে চাপ সনাক্ত করতে।
বৈশিষ্ট্য
Ø অতি পাতলা,0.6 মিমি কম বেধ
Ø কম শক্তি খরচ এবং চমৎকার স্থিতিশীলতা
Ø দ্রুত প্রতিক্রিয়া
Ø উচ্চ সংবেদনশীলতা এবং বিস্তৃত সনাক্তকরণ পরিসীমা
Ø সহজ সনাক্তকরণ স্কিম, একীভূত করা সহজ
Ø বিভিন্ন আকার এবং আকৃতির সেন্সর কাস্টমাইজ করা যায়
Ø RoHS প্রমাণীকরণ পাস
পণ্যের পরামিতি
| লোগো | আকার ((মিমি) |
| দৈর্ঘ্য | 66.3 |
| প্রস্থ | 30 |
| সংবেদনশীল এলাকা | φ২৫ |
| পিন পিচ | 2.54 |
| সহনশীলতা | 0.2 |
পারফরম্যান্স ইনডেক্স
| মডেল | MD30-60@10kg | MD30-60@20kg | MD30-60@30kg | MD30-60@50kg |
| পরিসীমা | ০-১০ কেজি | ০-২০ কেজি | ০-৩০ কেজি | ০-৫০ কেজি |
| বেধ | ≤0.4 মিমি | ≤0.6 মিমি | ||
| মাত্রা | স্পেসিফিকেশন এবং আকারের বর্ণনা দেখুন | |||
| প্রতিক্রিয়া পয়েন্টনোট1 | ≤0.2kg | ≤0.5kg | ||
| পুনরাবৃত্তিযোগ্য | ± 3% ((50% লোড) | |||
| সামঞ্জস্যনোট2 | ±10% ((একই মডেলের লট) | |||
| হাইস্টেরেসিস | +10% (আরএফ)+- আরএফ-) /আরএফ+ | |||
| স্থায়িত্ব | >এক মিলিয়ন বার | |||
| প্রাথমিক প্রতিরোধ | >10MΩ(অ-লোডড) | |||
| প্রতিক্রিয়া সময় | < ১ms | |||
| পুনরায় শুরু করার সময় | < ১৫ সেকেন্ড | |||
| পরীক্ষার ভোল্টেজ | সাধারণ মান DC 3.3V | |||
| অপারেটিং তাপমাত্রা | -২০°সি ০৬০°সি | |||
| ইএমআই | কোন পণ্য নেই | |||
| ইএসডি | অসংবেদনশীলতা | |||
ডেটা রেফারেন্স শীট
|
মডেলঃ MD30-60@10kg |
মডেলঃ MD30-60@20kg |
মডেলঃ MD30-60@30kg |
মডেলঃ MD30-60@50kg |
|||||
| চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
