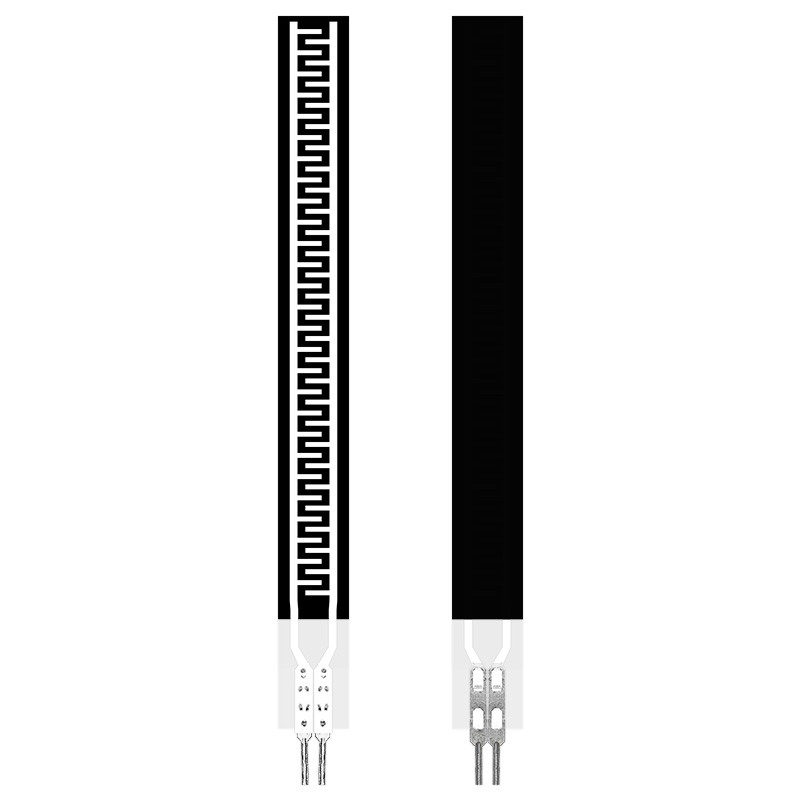

স্বাস্থ্যের জন্য স্মার্ট নমনীয় পাতলা ফিল্ম প্রেসার সেন্সর ZD10-100
বর্ণনা
ZD10-100 নমনীয় পাতলা ফিল্ম চাপ সেন্সর নমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন মেধা সম্পত্তি অধিকার সহ একটি নতুন ধরনের সেন্সর।এটি শক্ত আনুগত্য, নমনীয় ন্যানো কার্যকরী উপকরণগুলির উচ্চ সংবেদনশীলতা সহ নমনীয় পাতলা উপাদানের উপর মুদ্রিত হয়, যাতে চাপ সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
নমনীয় ফিল্ম প্রেসার সেন্সর একটি প্রতিরোধী সেন্সর।সেন্সরের পৃষ্ঠে প্রয়োগ করা চাপ বৃদ্ধির সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়।চাপ একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্কের মাধ্যমে পরিমাপ করা যেতে পারে।
ZD10-100 প্রধানত একটি নির্দিষ্ট এলাকায় ছোট চাপ সনাক্তকরণের জন্য ব্যবহৃত হয়।এর প্রতিক্রিয়া বিন্দু 50g এর নিচের মতো, যা কার্যকরভাবে ZD10-100 সেন্সরের পৃষ্ঠে চাপের ট্রিগার এবং চাপের পরিবর্তন সনাক্ত করতে পারে।স্মার্ট হোম, ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত ইলেকট্রনিক্স এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে
বৈশিষ্ট্য
Ø অতি-পাতলা, 0.3 মিমি থেকে কম বেধ
Ø নমনীয় জলরোধী প্যাকেজ
Ø নমন প্রতিরোধের
Ø দ্রুত প্রতিক্রিয়া
Ø দীর্ঘ জীবন, 1 মিলিয়নেরও বেশি বার প্রেসিং পরীক্ষায় উত্তীর্ণ হয়েছে
Ø আউটপুট সংকেত সনাক্ত করা সহজ
Ø কাস্টমাইজযোগ্য পণ্যের দৈর্ঘ্য, আকার, পিন প্যাকেজ ইত্যাদি।
Ø সেন্সর পরিসীমা পরামিতি কাস্টমাইজ করা যেতে পারে
কার্যক্ষমতার সূচক
| মডেল |
ZD10-100 |
| পরিসর |
0 ~ 500 গ্রাম |
| পুরুত্ব |
≤0.3 মিমি |
| মাত্রা |
স্পেসিফিকেশন এবং আকার বিবরণ দেখুন |
| রেসপন্স পয়েন্ট1 |
≤50 গ্রাম |
| পুনরাবৃত্তিযোগ্যতা |
±5% (50% লোড) |
| ধারাবাহিকতা2 |
±15% (একই মডেলের ব্যাচ) |
| হিস্টেরেসিস |
+10% (RF+ - RF-)/RF+ |
| স্থায়িত্ব |
<এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ |
10MΩ (নন-লোডেড) |
| প্রতিক্রিয়া সময় |
1 মি |
| পুনরায় শুরু করার সময় |
~15 মি |
| পরীক্ষা ভোল্টেজ |
সাধারণ মান DC 3.3V |
| অপারেটিং তাপমাত্রা |
-20℃ ~ 60℃ |
| ইএমআই |
কোন উৎপাদন নেই |
| ESD |
সংবেদনশীলতা |
ডেটা রেফারেন্স শীট
| মডেল |
চাপ/জিএফ |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
প্রতিরোধ/KΩ |
10.29 |
৫.৩৪ |
3.98 |
৩.৩২ |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
দ্রষ্টব্য: আইকনের বক্ররেখা নির্দিষ্ট অবস্থার অধীনে পরিমাপ করা ডেটা থেকে আঁকা হয়েছে।বক্ররেখার সম্পর্ক শুধুমাত্র রেফারেন্সের জন্য।নির্দিষ্ট অ্যাপ্লিকেশন অনুযায়ী ইনস্টলেশনের পরে প্রকৃত ডেটা পরীক্ষা করা উচিত।
রেফারেন্স সার্কিট
নির্দেশনা
- ZD10-100 নমনীয় চাপ সেন্সর একটি নন-পোলার উপাদান, সার্কিটে কোন দিকনির্দেশনা নেই;
- ব্যবহার করার সময়, অনুগ্রহ করে সেন্সরের চাপ সংবেদনশীল অঞ্চলটি একটি দৃঢ়, সমতল পৃষ্ঠে রাখুন।একটি বাঁকা বা অনিয়মিত পৃষ্ঠে সেন্সর ব্যবহার করা সেন্সরটিকে প্রাথমিকভাবে পরিবাহী করে তুলবে, অর্থাৎ, "প্রতিক্রিয়া" অবস্থায় যখন চাপ থাকবে না;এই অবস্থায়, সেন্সর আউটপুট প্রতিরোধ এখনও চাপ পরিবর্তনের প্রতিক্রিয়া জানাতে পারে, এবং সংশ্লিষ্ট সম্পর্কটি আর রেফারেন্স ডেটা শীটে প্রযোজ্য নয়;
- যদি সমর্থনকারী পৃষ্ঠ এবং বল প্রয়োগের পৃষ্ঠ উভয়ই অনমনীয় এবং শক্ত পৃষ্ঠতল হয় এবং যোগাযোগের পৃষ্ঠটি সেন্সরের আকারের (সেন্সর সংবেদনশীল এলাকার আকার 52mm*10mm) থেকে বড় হয়, সেন্সরের নিজস্ব কাঠামোর কারণে চাপের প্রতিক্রিয়া ছোট হতে পারে এবং অস্থিতিশীল.একটি বৃত্তাকার নরম রাবার প্যাড সংবেদনশীল এলাকার কেন্দ্রে লাগানো প্রয়োজন, ব্যাসটি সংবেদনশীল এলাকার চেয়ে সামান্য ছোট এবং এলাকাটি সংবেদনশীল এলাকার ক্ষেত্রফলের 60% এর বেশি হওয়া উচিত;
- আপনি সমর্থনকারী পৃষ্ঠের উপর সেন্সর ঠিক করতে দ্বি-পার্শ্বযুক্ত টেপ ব্যবহার করতে পারেন।পেস্ট করার আগে সমর্থনকারী পৃষ্ঠটি পরিপাটি এবং পরিষ্কার হয় সেদিকে মনোযোগ দিন।এটি 3M ব্র্যান্ডের ডাবল-পার্শ্বযুক্ত টেপ ব্যবহার করার পরামর্শ দেওয়া হয়;কাস্টমাইজড সেবা প্রদান;
- সেন্সর চাপ দেওয়া এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মান সময়ের সাথে সামান্য প্রবাহিত হবে, সাধারণত 5% এর মধ্যে।এই ত্রুটি টাইমিং ক্রমাঙ্কন পদ্ধতি দ্বারা হ্রাস করা যেতে পারে.ক্রমাঙ্কন অপারেশনে, চাপ প্রয়োগের পরে অপেক্ষার সময় প্রকৃত অ্যাপ্লিকেশনগুলিতে অপেক্ষার সময়ের সাথে সামঞ্জস্যপূর্ণ।যেহেতু সেন্সরের ফোর্স স্টেট বিভিন্ন অ্যাপ্লিকেশানের পরিস্থিতিতে ভিন্ন, তাই এটি সুপারিশ করা হয় যে ব্যবহারকারীকে সেন্সরটি বাস্তব প্রয়োগের দৃশ্য অনুযায়ী সাজিয়ে ড্রিফ্ট প্যারামিটারগুলি নিজেরাই পরীক্ষা করে।
ঘোষণা
- সেন্সর ব্যবহার করার সময়, লোডটি সমানভাবে প্রাপ্ত করার চেষ্টা করুন এবং ধারালো বস্তু দ্বারা সেন্সরের সাথে সরাসরি যোগাযোগ এড়ান;
- ওভার-রেঞ্জ ব্যবহার সেন্সরের কর্মক্ষমতা হ্রাস করবে বা এমনকি সেন্সরকে ধ্বংস করবে;
- সেন্সর টার্মিনাল তামা এবং টিন-ধাতুপট্টাবৃত উপাদান দিয়ে তৈরি, এবং সীসা প্রয়োজন অনুযায়ী ঝালাই করা যেতে পারে।এটি লক্ষ করা উচিত যে সোল্ডারিং তাপমাত্রা খুব বেশি হওয়া উচিত নয়, এটি সুপারিশ করা হয় যে এটি 300 ডিগ্রি সেন্টিগ্রেডের বেশি হওয়া উচিত নয় এবং যোগাযোগের সময়টি 1 সেকেন্ডের বেশি হওয়া উচিত নয়, যাতে উচ্চ তাপমাত্রাকে ফিল্ম সাবস্ট্রেটকে গলে যাওয়া এবং বিকৃত হতে বাধা দেওয়া যায়। .
