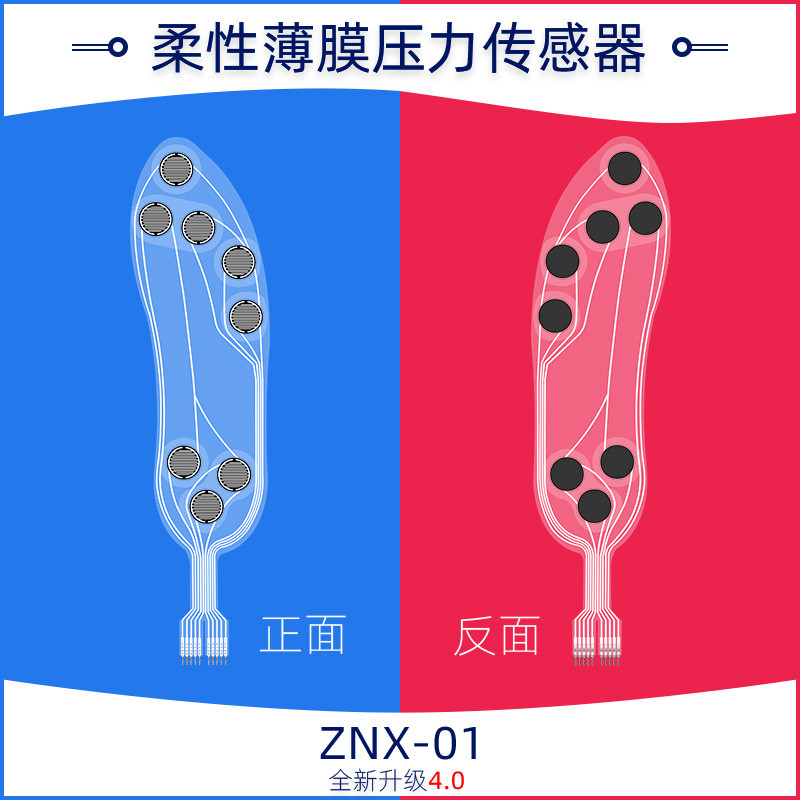

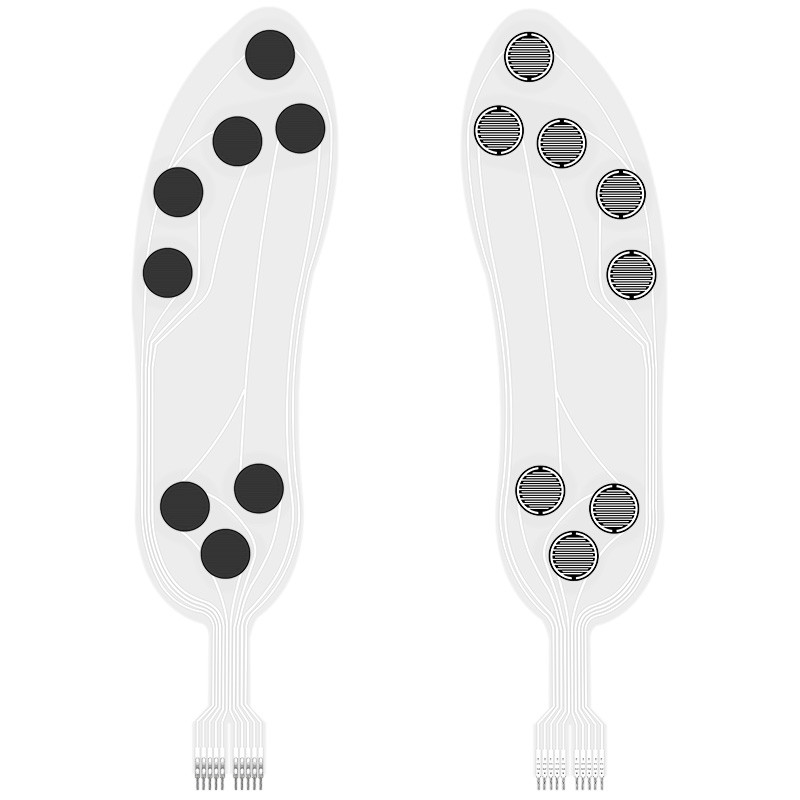

ZNX-01 নমনীয় ফিল্ম চাপ সেন্সর ইন্টেলিজেন্ট ইনসোল ভেরিস্টর টাইপ মাল্টি-পয়েন্ট সেন্সর
বর্ণনা
ZNX-01 নমনীয় ফিল্ম চাপ সেন্সরএটি একটি নতুন ধরনের সেন্সর যা স্বাধীন বৌদ্ধিক সম্পত্তির অধিকার সহ নমনীয় চাপ সংবেদক প্রযুক্তি ব্যবহার করে। এটি শক্তিশালী সংযুক্তি সহ নমনীয় ন্যানো-কার্যকরী উপকরণ মুদ্রণ করে।নমনীয় এবং হালকা উপকরণগুলিতে নমন প্রতিরোধের এবং উচ্চ সংবেদনশীলতা. , যাতে এটি উচ্চ সংবেদনশীলতা সনাক্ত করতে পারে প্ল্যান্টার চাপ বন্টন।
ZNX-01 নমনীয় ফিল্ম চাপ সেন্সর একটি প্রতিরোধী সেন্সর। সেন্সরের পৃষ্ঠের উপর চাপ প্রয়োগ করার সাথে সাথে আউটপুট প্রতিরোধ হ্রাস পায়।একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্ক মাধ্যমেZNX-01 সেন্সরটি সেট করুন, যখন মানবদেহ দাঁড়িয়ে আছে এবং হাঁটছে তখন এটি পায়ের চাপ সনাক্ত করতে পারে।এবং সনাক্তকরণের তথ্য প্ল্যান্টারাল চাপ বিশ্লেষণের জন্য ব্যবহার করা যেতে পারে.
বৈশিষ্ট্য
Ø আল্ট্রা-নরম,0.3 মিমি কম বেধ
Ø একীভূত করা সহজ
Ø দ্রুত প্রতিক্রিয়া এবং উচ্চ রেজোলিউশন
Ø দীর্ঘ জীবনকাল, 1 মিলিয়নেরও বেশি বার প্রেস টেস্ট পাস করেছে
Ø আউটপুট সিগন্যাল সনাক্ত করা সহজ
Ø জলরোধী, আর্দ্রতা-প্রতিরোধী, শ্বাস-প্রশ্বাসযোগ্য
পারফরম্যান্স ইনডেক্স
| মডেল | ZNX-01 |
| পরিসীমা | ০-১০ কেজি |
| বেধ | ≤0.45 মিমি |
| মাত্রা | আকার স্পেসিফিকেশন বর্ণনা দেখুন (কাস্টমাইজযোগ্য) |
| প্রতিক্রিয়া পয়েন্টনোট1 | ≤ ৪০০ গ্রাম |
| স্থায়িত্ব | >এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ | >10MΩ(অ-লোডড) |
| প্রতিক্রিয়া সময় | <1ms |
| পুনরায় শুরু করার সময় | <১৫ms |
| পরীক্ষার ভোল্টেজ | সাধারণ মান DC 3.3V |
| অপারেটিং তাপমাত্রা | -২০°সি ০৬০°সি |
| ইএমআই | কোন পণ্য নেই |
| ইএসডি | অসংবেদনশীলতা |

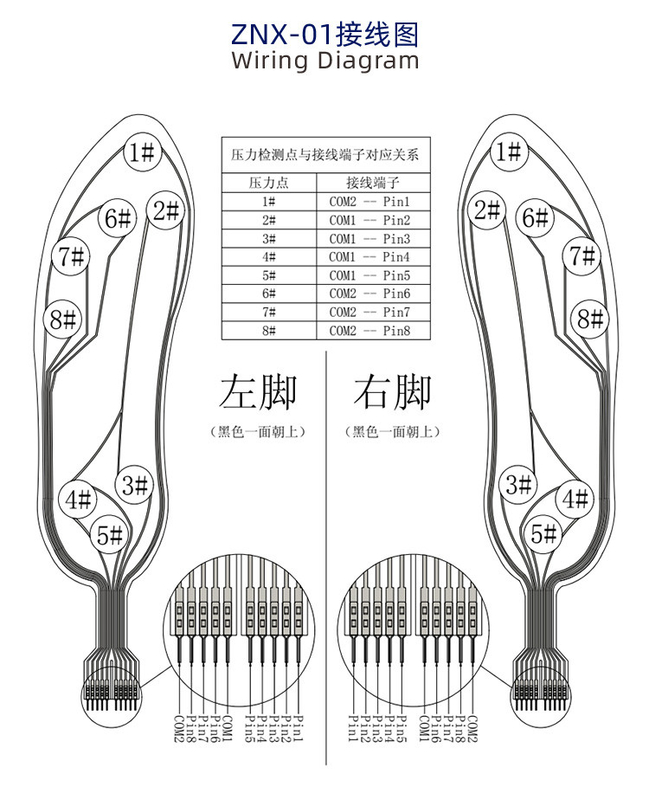

| লোগো | লম্বা | প্রস্থ | সংবেদনশীল এলাকা | পিন পিচ | সহনশীলতা |
| আকার ((মিমি) | 307 | 85 | ৮*φ২০ | 2.54 | 0.2 |
1.ZNX-01নমনীয় পাতলা ফিল্ম চাপ সেন্সর একটি অ-পোলার উপাদান, সার্কিট কোন দিকনির্দেশকতা আছে; ব্যবহার করার সময়, একটি দৃঢ় উপর সেন্সর চাপ সংবেদনশীল জোন স্থাপন করুন,সমতল পৃষ্ঠ. একটি বাঁকা বা অনিয়মিত পৃষ্ঠের উপর সেন্সর ব্যবহার সেন্সর প্রাথমিকভাবে conductive, অর্থাৎ একটি "প্রতিক্রিয়া" রাষ্ট্র যখন কোন চাপ নেই করতে হবে; এই রাষ্ট্র,সেন্সর আউটপুট প্রতিরোধের এখনও চাপ পরিবর্তন সাড়া দিতে পারেন, এবং সংশ্লিষ্ট সম্পর্কটি রেফারেন্স ডেটা শীটে আর প্রযোজ্য নয়;
2.যদি সমর্থনকারী পৃষ্ঠ এবং শক্তি প্রয়োগকারী পৃষ্ঠ উভয়ই শক্ত এবং শক্ত পৃষ্ঠ এবং সংবেদকের নিজস্ব কাঠামোর কারণে যোগাযোগের পৃষ্ঠটি সেন্সরের সংবেদনশীল অঞ্চলের চেয়ে বড় হয়,চাপ প্রতিক্রিয়া ছোট এবং অস্থির হতে পারে. একটি গোলাকার নরম রাবার প্যাড সংবেদনশীল এলাকার কেন্দ্রে লাগানো প্রয়োজন, ব্যাসার্ধ সংবেদনশীল এলাকার চেয়ে সামান্য ছোট,এবং এলাকাটি সংবেদনশীল এলাকার এলাকার 60% এর বেশি হওয়া উচিত;
3.আপনি সমর্থন পৃষ্ঠের উপর সেন্সর ফিক্সিং জন্য ডাবল-পার্শ্বযুক্ত টেপ ব্যবহার করতে পারেন। আটকানোর আগে সমর্থন পৃষ্ঠ পরিষ্কার এবং পরিষ্কার করা হয় যে মনোযোগ দিন।3M ব্র্যান্ডের ডাবল সাইড টেপ ব্যবহার করার পরামর্শ দেওয়া হয়কাস্টমাইজড সেবা প্রদান;
4.সেন্সরটি স্ট্রেস করা হয় এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মানটি সময়ের সাথে সাথে সামান্য ড্রাইভ করবে, সাধারণত 5% এর মধ্যে। এই ত্রুটিটি টাইমিং ক্যালিব্রেশন পদ্ধতি দ্বারা হ্রাস করা যেতে পারে।ক্যালিব্রেশন অপারেশনে, চাপ প্রয়োগের পরে অপেক্ষা করার সময় প্রকৃত অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যপূর্ণ। যেহেতু সেন্সরের শক্তির অবস্থা বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পে ভিন্ন,এটি ব্যবহারকারীর প্রকৃত অ্যাপ্লিকেশন দৃশ্যকল্প অনুযায়ী সেন্সর সাজানো এবং নিজেদের দ্বারা ড্রাইভ পরামিতি পরীক্ষা করার পরামর্শ দেওয়া হয়.
