মাল্টি-ফিল্ডের জন্য সেরা নমনীয় পাতলা ফিল্ম চাপ সেন্সর SF45-65 দ্রুত প্রতিক্রিয়া
বর্ণনা
SF45-65 নমনীয় পাতলা ফিল্ম চাপ সেন্সর একটি নতুন ধরনের সেন্সর যা স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার সহ নমনীয় চাপ সেন্সর প্রযুক্তি ব্যবহার করছে।এটি নমনীয় এবং পাতলা উপকরণগুলির উপর মুদ্রিত হয় যা শক্তিশালী আঠালো, নমন প্রতিরোধের, এবং উচ্চ সংবেদনশীলতা নমনীয় ন্যানো-কার্যকরী উপকরণ., যাতে এটি উচ্চ সংবেদনশীলতা চাপ সনাক্ত করতে পারেন।
SF45-65 নমনীয় ফিল্ম চাপ সেন্সর একটি প্রতিরোধী সেন্সর। সেন্সরের পৃষ্ঠের উপর চাপ প্রয়োগ করার সাথে সাথে আউটপুট প্রতিরোধ হ্রাস পায়।চাপ একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্ক মাধ্যমে পরিমাপ করা যাবে.

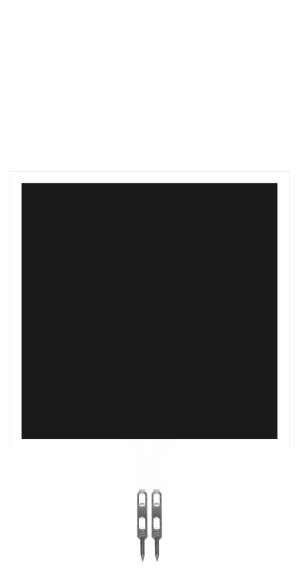

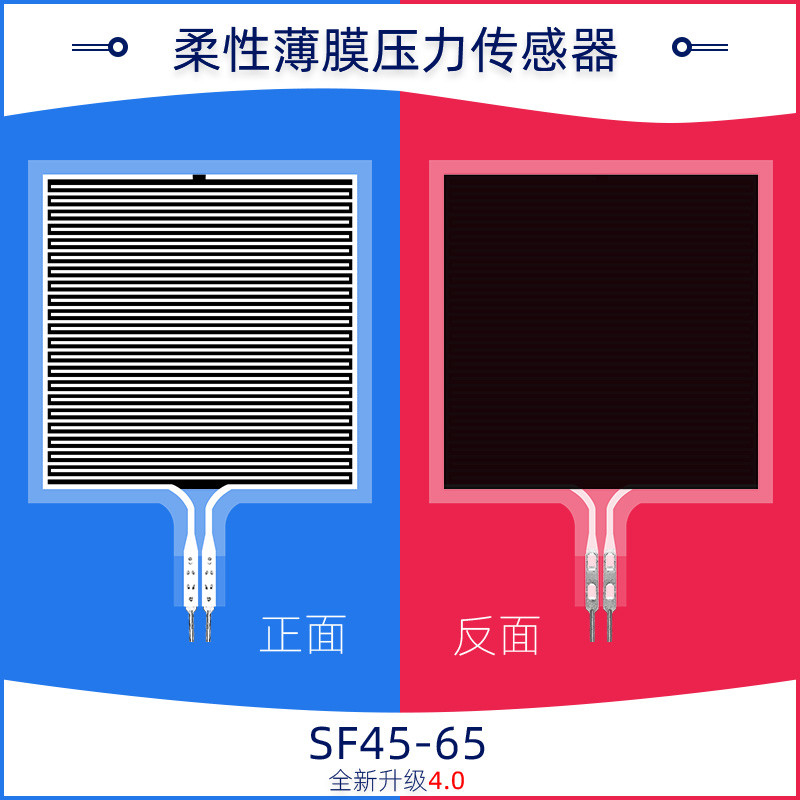

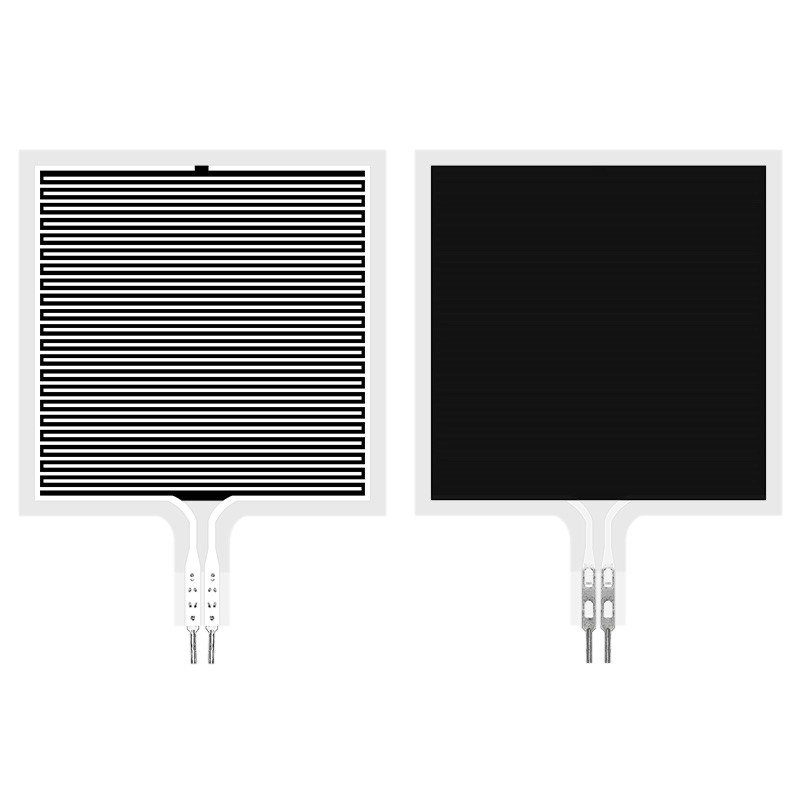

SF45-65 নমনীয় ফিল্ম চাপ সেন্সর একটি চাপ সেন্সর যা একটি বর্গক্ষেত্র সংবেদনশীল এলাকার সাথে। সংবেদনশীল এলাকার আকার 46 * 46 মিমি এবং 5 কেজি মধ্যে চাপ পরিমাপ করতে পারে।এটি নমনীয় পৃষ্ঠতল উপর চাপ পরিমাপ দৃশ্যকল্প জন্য উপযুক্ত, এবং স্মার্ট হোম, ভোক্তা ইলেকট্রনিক্স, অটোমোবাইল ইলেকট্রনিক্স, মেডিকেল সরঞ্জাম, শিল্প নিয়ন্ত্রণ, স্মার্ট রোবট এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য
Ø অতি পাতলা,0.4 মিমি কম বেধ
Ø নমন প্রতিরোধের
Ø দ্রুত প্রতিক্রিয়া
Ø দীর্ঘ জীবন, 1 মিলিয়নেরও বেশি বার প্রেসিং পরীক্ষা পাস
Ø আউটপুট সিগন্যাল সনাক্ত করা সহজ
Ø পণ্যের দৈর্ঘ্য, আকার, পিন প্যাকেজ ইত্যাদি কাস্টমাইজ করা যায়
Ø সেন্সর পরিসীমা পরামিতি কাস্টমাইজ করা যেতে পারে।
পারফরম্যান্স ইনডেক্স
| মডেল |
SF45-65 |
| পরিসীমা |
০-৫ কেজি |
| বেধ |
≤0.4 মিমি |
| মাত্রা |
স্পেসিফিকেশন এবং আকারের বর্ণনা দেখুন |
| প্রতিক্রিয়া পয়েন্ট |
≤৩০ গ্রাম |
| পুনরাবৃত্তিযোগ্য |
± 5% ((50% লোড) |
| সামঞ্জস্য |
±15% ((স্পেসিফিকেশন এবং আকারের বর্ণনা দেখুন) |
| হাইস্টেরেসিস |
+10% (আরএফ)+- আরএফ-) /আরএফ+ |
| স্থায়িত্ব |
>এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ |
>10MΩ(অ-লোডড) |
| প্রতিক্রিয়া সময় |
<1ms |
| পুনরায় শুরু করার সময় |
<১৫ms |
| পরীক্ষার ভোল্টেজ |
সাধারণ মান DC 3.3V |
| অপারেটিং তাপমাত্রা |
-২০°সি ~ ৬০°সি |
| ইএমআই |
কোন পণ্য নেই |
| ইএসডি |
অসংবেদনশীলতা |
| মডেল |
চাপ/কেজিএফ |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
প্রতিরোধ/KΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
রেফারেন্স সার্কিট
নির্দেশাবলী
SF45-65flexible পাতলা ফিল্ম চাপ সেন্সর একটি অ-পোলার উপাদান, সার্কিটে কোন দিকনির্দেশ নেই;
- ব্যবহারের সময়, একটি দৃঢ়, সমতল পৃষ্ঠ উপর সেন্সর চাপ সংবেদনশীল জোন স্থাপন করুন। একটি বাঁকা বা অনিয়মিত পৃষ্ঠ উপর সেন্সর ব্যবহার সেন্সর প্রাথমিকভাবে conductive করতে হবে, অর্থাৎ,"প্রতিক্রিয়া" অবস্থায় যখন কোন চাপ নেই; এই অবস্থায়, সেন্সর আউটপুট প্রতিরোধের চাপ পরিবর্তন এখনও সাড়া দিতে পারেন, এবং সংশ্লিষ্ট সম্পর্ক আর রেফারেন্স তথ্য শীট প্রযোজ্য নয়;
- যদি সহায়ক পৃষ্ঠ এবং শক্তি প্রয়োগকারী পৃষ্ঠ উভয়ই শক্ত এবং শক্ত পৃষ্ঠ হয় এবং সংবেদকের নিজস্ব কাঠামোর কারণে যোগাযোগের পৃষ্ঠটি সেন্সরের সংবেদনশীল অঞ্চলের চেয়ে বড় হয়,চাপ প্রতিক্রিয়া ছোট এবং অস্থির হতে পারে. একটি গোলাকার নরম রাবার প্যাড সংবেদনশীল এলাকার কেন্দ্রে লাগানো প্রয়োজন, ব্যাসার্ধ সংবেদনশীল এলাকার চেয়ে সামান্য ছোট,এবং এলাকাটি সংবেদনশীল এলাকার এলাকার 60% এর বেশি হওয়া উচিত;
- আপনি সমর্থনকারী পৃষ্ঠের উপর সেন্সরটি সংরক্ষণ করতে ডাবল-পার্শ্বযুক্ত টেপ ব্যবহার করতে পারেন। আটকানোর আগে সমর্থনকারী পৃষ্ঠটি পরিষ্কার এবং পরিষ্কার কিনা তা মনোযোগ দিন।3M ব্র্যান্ডের ডাবল সাইড টেপ ব্যবহার করার পরামর্শ দেওয়া হয়কাস্টমাইজড সেবা প্রদান;
বিজ্ঞাপন
- সেন্সর ব্যবহারের সময়, প্রাপ্ত লোড সমানভাবে করার চেষ্টা করুন এবং ধারালো বস্তুর দ্বারা সেন্সরের সাথে সরাসরি যোগাযোগ এড়ান;
- সেন্সরটির অপারেটিং ক্ষমতা কমিয়ে দিতে পারে অথবা সেন্সরটিকে ধ্বংস করতে পারে।
- সেন্সর টার্মিনালটি তামা এবং টিন-প্লেটেড উপাদান থেকে তৈরি এবং প্রয়োজন অনুসারে সীসাটি ldালাই করা যেতে পারে। এটি লক্ষ করা উচিত যে লোডিং তাপমাত্রা খুব বেশি হওয়া উচিত নয়,এটি 300°C অতিক্রম না করার পরামর্শ দেওয়া হয়, এবং যোগাযোগের সময়টি 1 সেকেন্ডের বেশি হওয়া উচিত নয়, যাতে উচ্চ তাপমাত্রায় ফিল্ম সাবস্ট্রেট গলে যাওয়া এবং বিকৃত হওয়া থেকে বিরত থাকে।
