চরম সংবেদনশীল প্রতিক্রিয়া নমনীয় পাতলা ফিল্ম চাপ সেন্সর পাইজোরেসিটিভ ইলেকট্রনিক পেন মাইক্রো
বর্ণনা

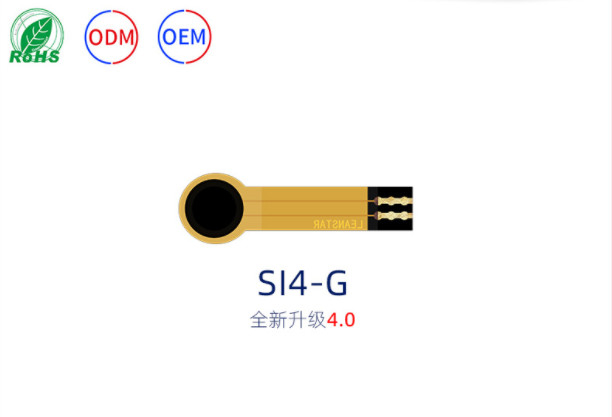

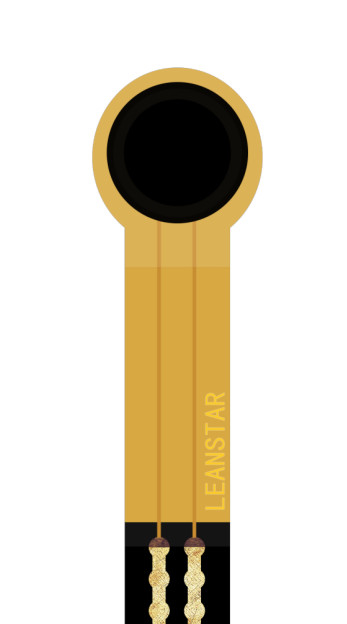

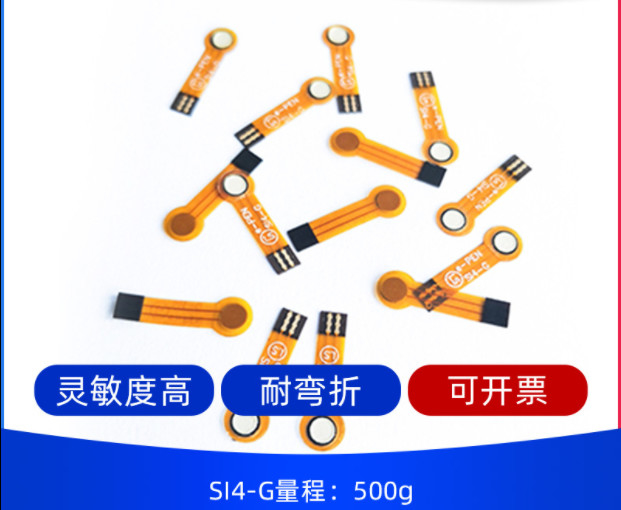

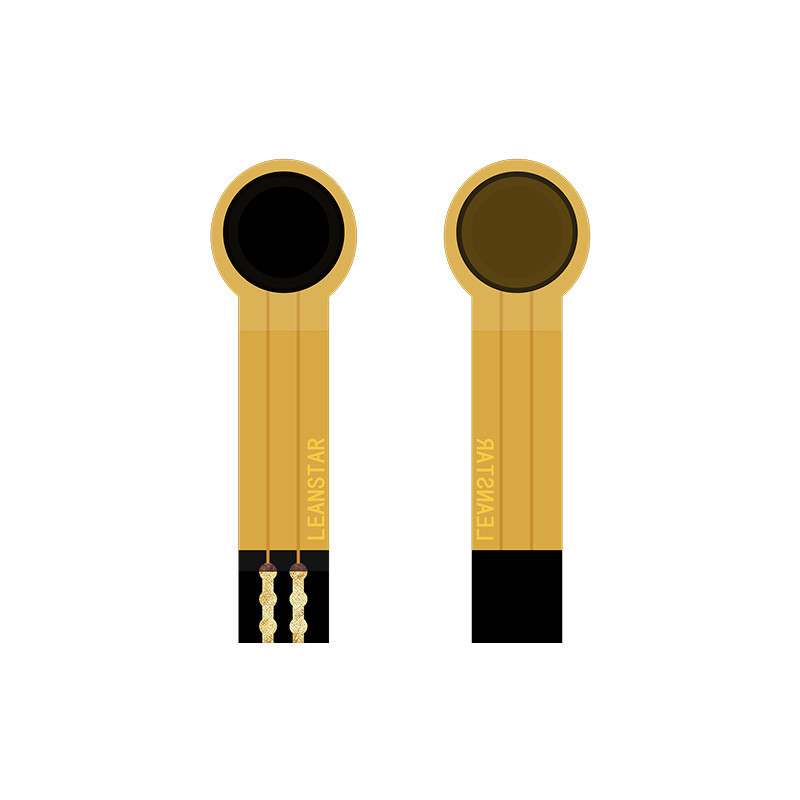

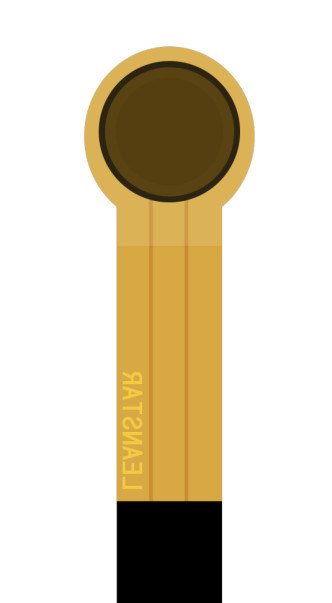

SI4-G নমনীয় পাতলা ফিল্ম চাপ সেন্সরএকটি নতুন ধরনের সেন্সর যা নমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন বুদ্ধিবৃত্তিক সম্পত্তি অধিকারের সাথে তৈরি করা হয়েছে। এটি নমনীয় ন্যানো কার্যকরী উপকরণগুলির শক্তিশালী আনুগত্য, নমন প্রতিরোধের এবং উচ্চ সংবেদনশীলতার সাথে নমনীয় পাতলা উপাদানের উপর মুদ্রিত হয়, যাতে চাপের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
নমনীয় ফিল্ম চাপ সেন্সর একটি প্রতিরোধক সেন্সর। সেন্সরের পৃষ্ঠে প্রয়োগ করা চাপ বাড়ার সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়। একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্ক ব্যবহার করে চাপ পরিমাপ করা যেতে পারে।
SI4-G নমনীয় ফিল্ম চাপ সেন্সর প্রধানত ইলেকট্রনিক পেনের চাপ ট্রিগারিং এবং সনাক্তকরণের জন্য ব্যবহৃত হয়। এটি পেন কোরের পিছনে ইনস্টল করা হয়। ব্যবহারকারী যখন ইলেকট্রনিক পেন দিয়ে লেখেন, তখন এটি লেখার চাপের পরিবর্তন সনাক্ত করতে পারে। অ্যালগরিদম প্রক্রিয়াকরণের পরে, হাতের লেখার স্বীকৃতি, ভঙ্গি সংশোধন এবং অন্যান্য ফাংশন উপলব্ধি করা যেতে পারে। একটি সাধারণ সার্কিটের মাধ্যমে সংকেত সংগ্রহ করা যেতে পারে।
বৈশিষ্ট্য
পাতলা, ০.২৫ মিমি এর কম পুরুত্ব
নমন প্রতিরোধের
দ্রুত প্রতিক্রিয়া
দীর্ঘ জীবন, ১ মিলিয়নের বেশি বার চাপ পরীক্ষা পাস করেছে
আউটপুট সংকেত সনাক্ত করা সহজ
কাস্টমাইজযোগ্য পণ্যের দৈর্ঘ্য, আকার, পিন প্যাকেজ ইত্যাদি।
কাস্টমাইজযোগ্য সেন্সর রেঞ্জ প্যারামিটার
কর্মক্ষমতা সূচক
| মডেল | SI4-G |
| পরিসীমা | 0~500g |
| পুরুত্ব | ≤0.25mm |
| মাত্রা | স্পেসিফিকেশন এবং আকারের বিবরণ দেখুন |
| প্রতিক্রিয়া বিন্দু | ≤30g |
| পুনরাবৃত্তিযোগ্যতা | ±10%(50% লোড) |
| সামঞ্জস্যতা | ±20%(একই মডেলের ব্যাচ) |
| হিস্টেরেসিস | +10% (RF+ - RF-)/RF+ |
| স্থায়িত্ব | ১ মিলিয়নের বেশি বার |
| প্রাথমিক প্রতিরোধ | ＞10MΩ(আনলোডেড) |
| প্রতিক্রিয়া সময় | ＜1ms |
| পুনরায় শুরু করার সময় | ＜15ms |
| পরীক্ষার ভোল্টেজ | সাধারণ মান ডিসি 3.3V |
| অপারেটিং তাপমাত্রা | -20℃ ~ 60℃ |
| ইএমআই | উৎপাদন করে না |
| ইএসডি | সংবেদনহীনতা |
| মডেল | চাপ/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | প্রতিরোধ/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
সেন্সরটিতে চাপ প্রয়োগ করার পরে এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মান সময়ের সাথে সামান্য পরিবর্তিত হবে, সাধারণত 5% এর মধ্যে। এই ত্রুটি সময়মতো ক্রমাঙ্কনের মাধ্যমে কমানো যেতে পারে। ক্রমাঙ্কন অপারেশনে, চাপ প্রয়োগ করার পরে অপেক্ষার সময় প্রকৃত অ্যাপ্লিকেশনগুলির অপেক্ষার সময়ের সাথে সঙ্গতিপূর্ণ। যেহেতু সেন্সরের বলের অবস্থা বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে ভিন্ন, তাই ব্যবহারকারীকে প্রকৃত অ্যাপ্লিকেশন পরিস্থিতি অনুযায়ী সেন্সরটি সাজানো এবং নিজে থেকে প্রবাহের পরামিতিগুলি পরীক্ষা করার পরামর্শ দেওয়া হচ্ছে।
