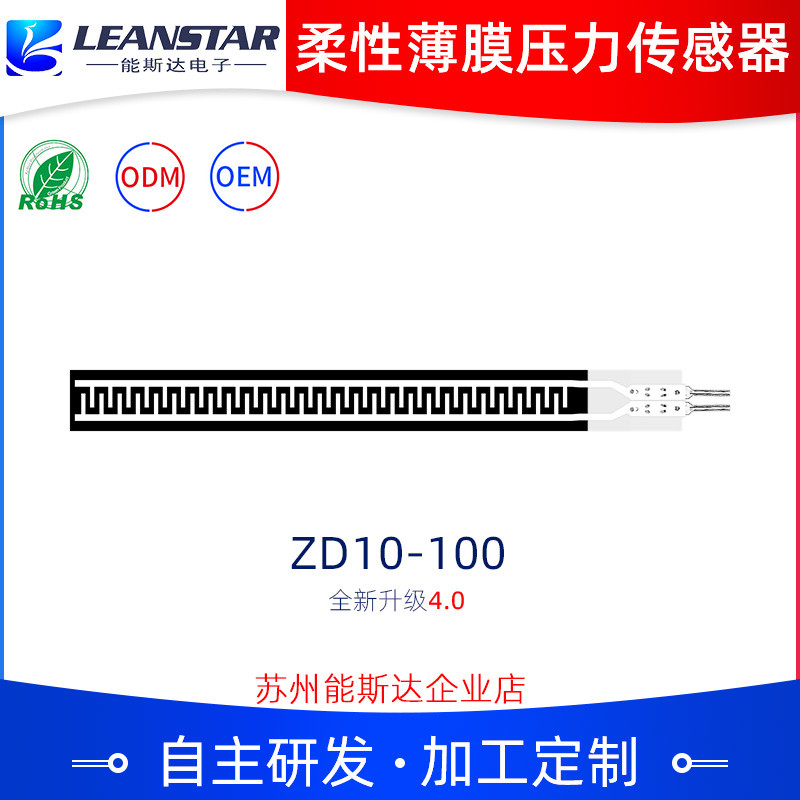

অসাধারণ অভিজ্ঞতা, আরও ভালো জীবনের জন্য নমনীয় পাতলা ফিল্ম চাপ সেন্সর ZD10-100
বর্ণনা
ZD10-100 নমনীয় পাতলা ফিল্ম চাপ সেন্সর হল এক ধরনের নতুন সেন্সর, যা নমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন বুদ্ধিবৃত্তিক সম্পত্তি অধিকারের সাথে তৈরি করা হয়েছে। এটি নমনীয় ন্যানো কার্যকরী উপাদানের শক্তিশালী আনুগত্য, নমন প্রতিরোধ এবং উচ্চ সংবেদনশীলতার সাথে নমনীয় পাতলা উপাদানের উপর মুদ্রিত হয়, যাতে চাপের সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
নমনীয় ফিল্ম চাপ সেন্সর একটি প্রতিরোধক সেন্সর। সেন্সরের পৃষ্ঠে প্রয়োগ করা চাপ বাড়ার সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়। একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্কের মাধ্যমে চাপ পরিমাপ করা যেতে পারে।
ZD10-100 প্রধানত একটি নির্দিষ্ট এলাকার ছোট চাপ সনাক্তকরণের জন্য ব্যবহৃত হয়। এর প্রতিক্রিয়া পয়েন্ট 50g এর নিচে, যা ZD10-100 সেন্সরের পৃষ্ঠের চাপ ট্রিগার এবং চাপ পরিবর্তনকে কার্যকরভাবে সনাক্ত করতে পারে। স্মার্ট হোম, গ্রাহক ইলেকট্রনিক্স, অটোমোটিভ ইলেকট্রনিক্স এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে
বৈশিষ্ট্য
Ø অতি-পাতলা, পুরুত্ব 0.3 মিমি এর কম
Ø নমনীয় জলরোধী প্যাকেজ
Ø নমন প্রতিরোধ
Ø দ্রুত প্রতিক্রিয়া
Ø দীর্ঘ জীবন, 1 মিলিয়নের বেশি বার চাপ পরীক্ষা উত্তীর্ণ
Ø আউটপুট সংকেত সনাক্ত করা সহজ
Ø কাস্টমাইজযোগ্য পণ্যের দৈর্ঘ্য, আকার, পিন প্যাকেজ, ইত্যাদি।
Ø সেন্সর পরিসীমা পরামিতি কাস্টমাইজ করা যেতে পারে
কর্মক্ষমতা সূচক
| মডেল |
ZD10-100 |
| পরিসীমা |
0~500g |
| পুরুত্ব |
≤0.3mm |

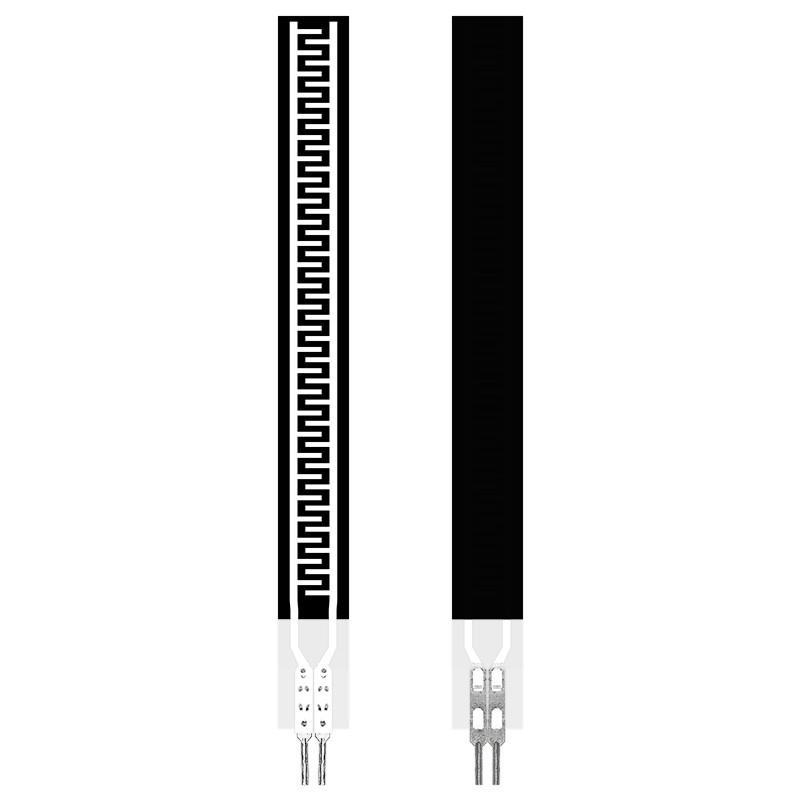

| মাত্রা |
স্পেসিফিকেশন এবং আকারের বিবরণ দেখুন |
| প্রতিক্রিয়া পয়েন্ট1 |
≤50g |
| পুনরাবৃত্তিযোগ্যতা |
±5%(50% লোড) |
| সামঞ্জস্যতা2 |
±15%(একই মডেলের ব্যাচ) |
| হিস্টেরেসিস |
+10% (RF+ - RF-)/RF+ |
| স্থায়িত্ব |
＞এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ |
＞10MΩ(আনলোডেড) |
| প্রতিক্রিয়া সময় |
＜1ms |
| পুনরায় শুরু করার সময় |
＜15ms |
| পরীক্ষার ভোল্টেজ |
সাধারণ মান ডিসি 3.3V |
| অপারেটিং তাপমাত্রা |
-20℃ ~ 60℃ |
| ইএমআই |
উৎপাদন করে না |
| ইএসডি |
সংবেদনহীনতা |
ডেটা রেফারেন্স শীট
| মডেল |
চাপ/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
প্রতিরোধ/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
দ্রষ্টব্য: আইকনের বক্ররেখা নির্দিষ্ট অবস্থার অধীনে পরিমাপ করা ডেটা থেকে আঁকা হয়েছে। বক্ররেখার সম্পর্ক শুধুমাত্র রেফারেন্সের জন্য। প্রকৃত ডেটা নির্দিষ্ট অ্যাপ্লিকেশন অনুযায়ী ইনস্টলেশনের পরে পরীক্ষা করা উচিত।

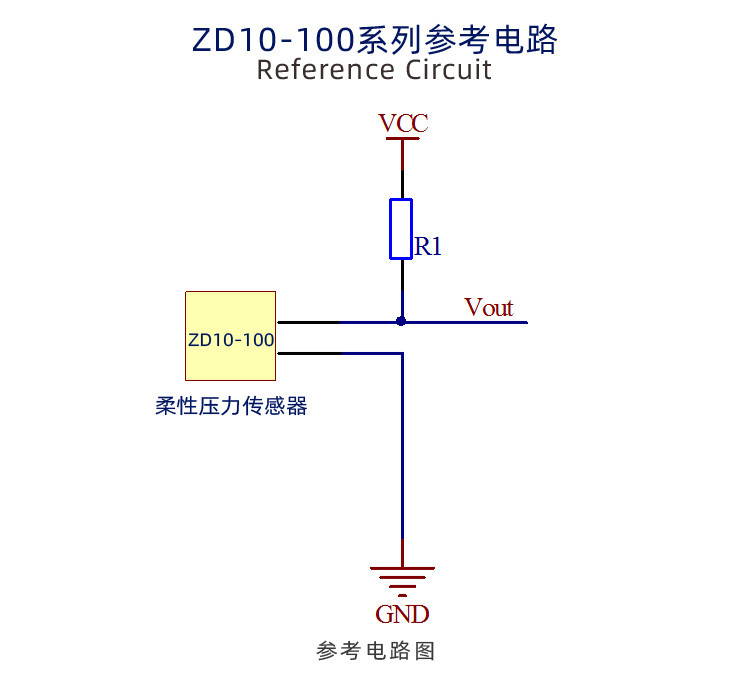

রেফারেন্স সার্কিট
নির্দেশাবলী
- ZD10-100 নমনীয় চাপ সেন্সর একটি নন-পোলার উপাদান, সার্কিটে কোনো দিকনির্দেশনা নেই;
- ব্যবহার করার সময়, অনুগ্রহ করে সেন্সরের চাপ সংবেদনশীল অঞ্চলটি একটি দৃঢ়, সমতল পৃষ্ঠের উপর রাখুন। একটি বাঁকা বা অনিয়মিত পৃষ্ঠে সেন্সর ব্যবহার করলে সেন্সরটি প্রাথমিকভাবে পরিবাহী হবে, অর্থাৎ, যখন কোনো চাপ থাকবে না তখন একটি "প্রতিক্রিয়া" অবস্থায়; এই অবস্থায়, সেন্সর আউটপুট প্রতিরোধ ক্ষমতা এখনও চাপের পরিবর্তনগুলির প্রতিক্রিয়া জানাতে পারে এবং সংশ্লিষ্ট সম্পর্কটি আর রেফারেন্স ডেটা শীটের জন্য প্রযোজ্য নয়;
- যদি সমর্থনকারী পৃষ্ঠ এবং বল প্রয়োগের পৃষ্ঠ উভয়ই কঠিন এবং শক্ত পৃষ্ঠ হয় এবং যোগাযোগের পৃষ্ঠটি সেন্সর আকারের চেয়ে বড় হয় (সেন্সর সংবেদনশীল এলাকার আকার 52 মিমি*10 মিমি), সেন্সরের নিজস্ব কাঠামোর কারণে, চাপের প্রতিক্রিয়া ছোট এবং অস্থির হতে পারে। সংবেদনশীল এলাকার কেন্দ্রে একটি গোলাকার নরম রাবার প্যাড আঠালো করতে হবে, যার ব্যাস সংবেদনশীল এলাকার চেয়ে সামান্য ছোট, এবং এলাকাটি সংবেদনশীল এলাকার 60% এর বেশি হওয়া উচিত;
- আপনি সমর্থনকারী পৃষ্ঠে সেন্সরটি ঠিক করতে ডবল-পার্শ্বযুক্ত টেপ ব্যবহার করতে পারেন। পেস্ট করার আগে সমর্থনকারী পৃষ্ঠটি পরিপাটি এবং পরিষ্কার কিনা সেদিকে মনোযোগ দিন। 3M ব্র্যান্ডের ডবল-পার্শ্বযুক্ত টেপ ব্যবহার করার পরামর্শ দেওয়া হয়; কাস্টমাইজড পরিষেবা প্রদান করুন;
- সেন্সরটিতে চাপ প্রয়োগ করার পরে এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মান সময়ের সাথে সামান্য পরিবর্তিত হবে, সাধারণত 5% এর মধ্যে। সময়মতো ক্রমাঙ্কনের পদ্ধতির মাধ্যমে এই ত্রুটি কমানো যেতে পারে। ক্রমাঙ্কন অপারেশনে, চাপ প্রয়োগ করার পরে অপেক্ষার সময় প্রকৃত অ্যাপ্লিকেশনগুলির অপেক্ষার সময়ের সাথে সঙ্গতিপূর্ণ। যেহেতু সেন্সরের বলের অবস্থা বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে ভিন্ন, তাই ব্যবহারকারীকে প্রকৃত অ্যাপ্লিকেশন পরিস্থিতি অনুযায়ী সেন্সরটি সাজানো এবং নিজের দ্বারা প্রবাহের পরামিতিগুলি পরীক্ষা করার পরামর্শ দেওয়া হচ্ছে।
ঘোষণা
- সেন্সর ব্যবহার করার সময়, লোডটি সমানভাবে পাওয়ার চেষ্টা করুন এবং ধারালো বস্তু দ্বারা সেন্সরের সাথে সরাসরি যোগাযোগ এড়িয়ে চলুন;
- অতিরিক্ত ব্যবহারের ফলে সেন্সরের কর্মক্ষমতা হ্রাস পাবে বা এমনকি সেন্সরটি নষ্ট হয়ে যাবে;
- সেন্সর টার্মিনাল তামা এবং টিন-প্লেটেড উপাদান দিয়ে তৈরি, এবং প্রয়োজন অনুযায়ী লিডটি ঝালাই করা যেতে পারে। এটা মনে রাখতে হবে যে ঝালাই করার তাপমাত্রা খুব বেশি হওয়া উচিত নয়, সুপারিশ করা হয় যে এটি 300°C এর বেশি হওয়া উচিত নয় এবং যোগাযোগের সময় 1 সেকেন্ডের বেশি হওয়া উচিত নয়, যাতে উচ্চ তাপমাত্রা ফিল্মের স্তরটিকে গলিয়ে বিকৃত করতে না পারে।
