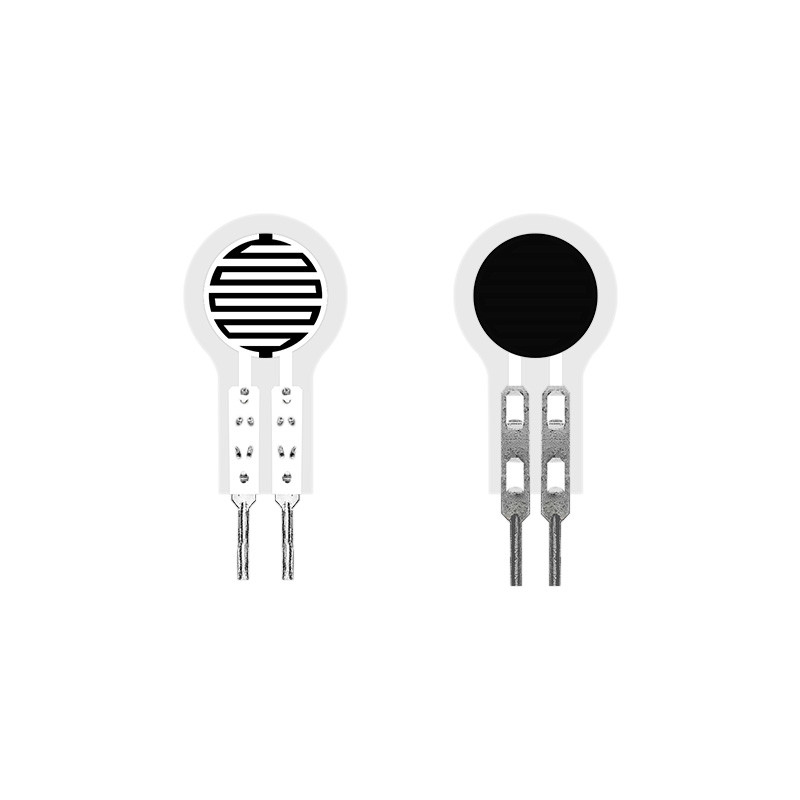

স্মার্ট ফ্লেক্সিবল থিন ফিল্ম প্রেসার সেন্সর DF9-16 সিরিজ
বর্ণনা
DF9-16 সিরিজ ফ্লেক্সিবল থিন ফিল্ম প্রেসার সেন্সর হল এক ধরনের নতুন সেন্সর, যা ফ্লেক্সিবল প্রেসার সেন্সর প্রযুক্তির স্বাধীন বুদ্ধিবৃত্তিক সম্পত্তি অধিকারের সাথে তৈরি করা হয়েছে। এটি নমনীয় ন্যানো কার্যকরী উপকরণগুলির শক্তিশালী আনুগত্য, নমন প্রতিরোধের এবং উচ্চ সংবেদনশীলতার সাথে নমনীয় পাতলা উপাদানের উপর মুদ্রিত হয়, যাতে চাপের সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
এই থিন ফিল্ম প্রেসার সেন্সর একটি প্রতিরোধক সেন্সর। সেন্সর পৃষ্ঠের চাপ বাড়ার সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়। একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্ক ব্যবহার করে চাপ পরিমাপ করা যেতে পারে। এটি নমনীয় পৃষ্ঠের উপর চাপ পরিমাপের জন্য উপযুক্ত এবং স্মার্ট হোম, কনজিউমার ইলেকট্রনিক্স, অটোমোবাইল ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম, শিল্প নিয়ন্ত্রণ, স্মার্ট রোবট এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

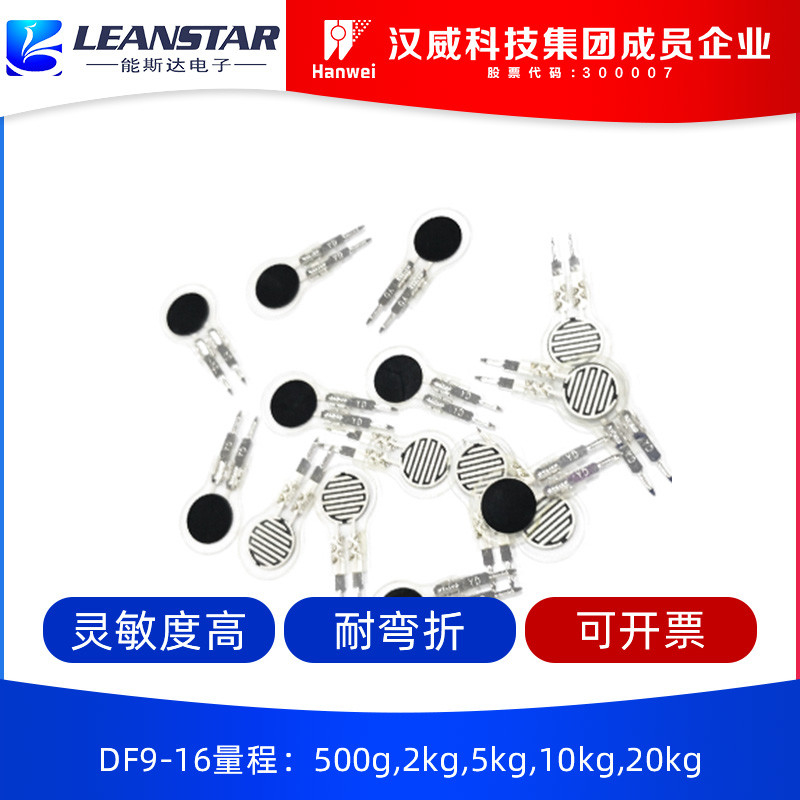

DF9-16 সিরিজে বর্তমানে 500g, 2kg, 5kg, 10kg, 20kg এবং অন্যান্য বিভিন্ন রেঞ্জের মডেল রয়েছে।
বৈশিষ্ট্য
Ø অতি-পাতলা, পুরুত্ব 0.3 মিমি এর কম
Ø দ্রুত প্রতিক্রিয়া
Ø দীর্ঘ জীবন, 1 মিলিয়নের বেশি বার চাপ পরীক্ষা উত্তীর্ণ
Ø সনাক্তকরণ সার্কিট সহজ, একত্রিত করা এবং প্রয়োগ করা সহজ
Ø সেন্সর প্রোফাইল কাস্টমাইজ করা যেতে পারে
Ø সেন্সর রেঞ্জ প্যারামিটার কাস্টমাইজ করা যেতে পারে
Ø RoHS প্রমাণীকরণ পাস করেছে
পণ্যের পরামিতি
| লোগো | আকার(মিমি) |
| দৈর্ঘ্য | 23.2 |
| প্রস্থ | 10 |
| সংবেদনশীল অঞ্চল | φ7.8 |
| পিন পিচ | 2.54 |
| সহনশীলতা | 0.2 |
কর্মক্ষমতা সূচক
| মডেল | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| রেঞ্জ | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| পুরুত্ব | ≤0.3mm | ||||
| মাত্রা | স্পেসিফিকেশন এবং আকারের বর্ণনা দেখুন | ||||
| প্রতিক্রিয়া বিন্দু注1 | ≤20g | ≤300g | ≤700g | ||
| পুনরাবৃত্তিযোগ্যতা | ±5%(50% লোডেড) | ||||
| সামঞ্জস্যতা注2 | ±10%(একই মডেলের ব্যাচ) | ||||
| হিস্টেরেসিস | +15% (RF+ - RF-)/RF+ | ||||
| স্থায়িত্ব | ＞এক মিলিয়ন বার | ||||
| প্রাথমিক প্রতিরোধ ক্ষমতা | ＞10MΩ(আনলোডেড) | ||||
| প্রতিক্রিয়া সময় | < 1ms | ||||
| পুনরায় শুরু করার সময় | < 15ms | ||||
| পরীক্ষার ভোল্টেজ | সাধারণ মান ডিসি 3.3V | ||||
| অপারেটিং তাপমাত্রা | -20℃ - 60℃ | ||||
| ইএমআই | উৎপাদন করে না | ||||
| ইএসডি | সংবেদনহীনতা | ||||
ডেটা রেফারেন্স শীট
মডেল: DF9-16@500g | মডেল: DF9-16@2kg | মডেল: DF9-16@5kg | মডেল: DF9-16@10kg | মডেল: DF9-16@20kg | |||||
| চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
