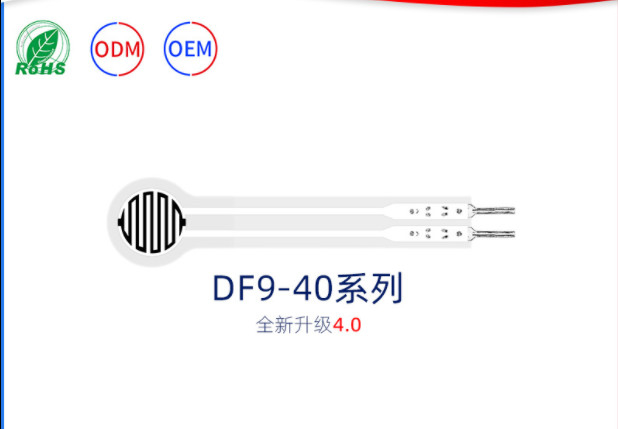

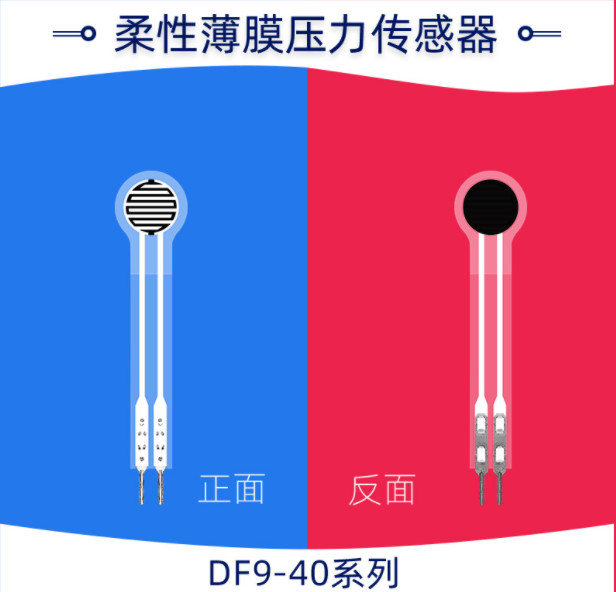

স্মার্ট নমনীয় পাতলা ফিল্ম প্রেসার সেন্সর DF9-40 সিরিজ
বর্ণনা
DF9-40 সিরিজ নমনীয় পাতলা ফিল্ম চাপ সেন্সর নমনীয় চাপ সেন্সর প্রযুক্তির স্বাধীন বুদ্ধিবৃত্তিক সম্পত্তি অধিকার সহ একটি নতুন ধরনের সেন্সর।এটি শক্তিশালী আনুগত্য, নমনীয় প্রতিরোধ ক্ষমতা এবং নমনীয় ন্যানো কার্যকরী উপকরণগুলির উচ্চ সংবেদনশীলতা সহ নমনীয় পাতলা উপাদানে মুদ্রিত হয়, যাতে চাপ সনাক্তকরণের উচ্চ সংবেদনশীলতা অর্জন করা যায়।
পাতলা ফিল্ম প্রেসার সেন্সর একটি প্রতিরোধী সেন্সর।সেন্সর পৃষ্ঠের উপর চাপ বৃদ্ধির সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়।চাপ একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্কের মাধ্যমে পরিমাপ করা যেতে পারে।এটি নমনীয় পৃষ্ঠতলের চাপ পরিমাপের পরিস্থিতির জন্য উপযুক্ত, এবং ব্যাপকভাবে ব্যবহার করা যেতে পারেস্মার্ট হোম, ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম, শিল্প নিয়ন্ত্রণ, স্মার্ট রোবট এবং অন্যান্য ক্ষেত্র।
DF9-40 সিরিজে বর্তমানে 500g, 2kg, 5kg, 10kg, 20kg এবং অন্যান্য বিভিন্ন রেঞ্জের মডেল রয়েছে।
বৈশিষ্ট্য
Ø অতি-পাতলা, 0.3 মিমি থেকে কম বেধ
Ø দ্রুত প্রতিক্রিয়া
Ø দীর্ঘ জীবন, 1 মিলিয়নেরও বেশি বার প্রেসিং পরীক্ষায় উত্তীর্ণ হয়েছে
Ø সনাক্তকরণ সার্কিট সহজ, সংহত এবং প্রয়োগ করা সহজ
Ø সেন্সর প্রোফাইল কাস্টমাইজ করা যেতে পারে
Ø সেন্সর পরিসীমা পরামিতি কাস্টমাইজ করা যেতে পারে
Ø পাস করা RoHS প্রমাণীকরণ
পণ্যের পরামিতি
| লোগো | আকার (মিমি) |
| দৈর্ঘ্য | ৪৫.৭ |
| প্রস্থ | 10 |
| সংবেদনশীল অঞ্চল | φ7.5 |
| পিন পিচ | 2.54 |
| সহনশীলতা | 0.2 |
কার্যক্ষমতার সূচক
| মডেল | DF9-40@500g | DF9-40@2 কেজি | DF9-40@5 কেজি | DF9-40@10kg | DF9-40@20kg |
| পরিসর | 0 ~ 500 গ্রাম | 0~2 কেজি | 0~5 কেজি | 0~10 কেজি | 0~20 কেজি |
| পুরুত্ব | ≤0.3 মিমি | ||||
| মাত্রা | স্পেসিফিকেশন এবং আকার বিবরণ দেখুন | ||||
| রেসপন্স পয়েন্টবিঃদ্রঃ1 | ≤20 গ্রাম | ≤300 গ্রাম | ≤700 গ্রাম | ||
| পুনরাবৃত্তিযোগ্যতা | ±5% (50% লোড) | ||||
| ধারাবাহিকতানোট2 | ±10% (একই মডেলের ব্যাচ) | ||||
| হিস্টেরেসিস | +15% (RF+ - RF-)/RF+ | ||||
| স্থায়িত্ব | <এক মিলিয়ন বার | ||||
| প্রাথমিক প্রতিরোধ | 10MΩ (নন-লোডেড) | ||||
| প্রতিক্রিয়া সময় | < 1 মি | ||||
| পুনরায় শুরু করার সময় | < 15 মি | ||||
| পরীক্ষা ভোল্টেজ | সাধারণ মান DC 3.3V | ||||
| অপারেটিং তাপমাত্রা | -20℃ - 60℃ | ||||
| ইএমআই | কোন উৎপাদন নেই | ||||
| ESD | সংবেদনশীলতা | ||||
ডেটা রেফারেন্স শীট
|
মডেল: DF9-40@500g |
মডেল: DF9-40@2 কেজি |
মডেল: DF9-40@5 কেজি |
মডেল: DF9-40@10kg |
মডেল: DF9-40@20kg |
|||||
| চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ | চাপ/কেজি | প্রতিরোধ/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | ৮.৬৬ | 1 | ৪.৩৮ | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | ৬.০৭ | 1 | ৪.৬৮ | 2 | ৩.০৫ | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | ৩.০৬ |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
