অনন্য নমনীয় ফিল্ম প্রেসার সেন্সর ইন্টেলিজেন্ট ইনসোল ভ্যারিস্টর টাইপ মাল্টি-পয়েন্ট সেন্সর
বর্ণনা

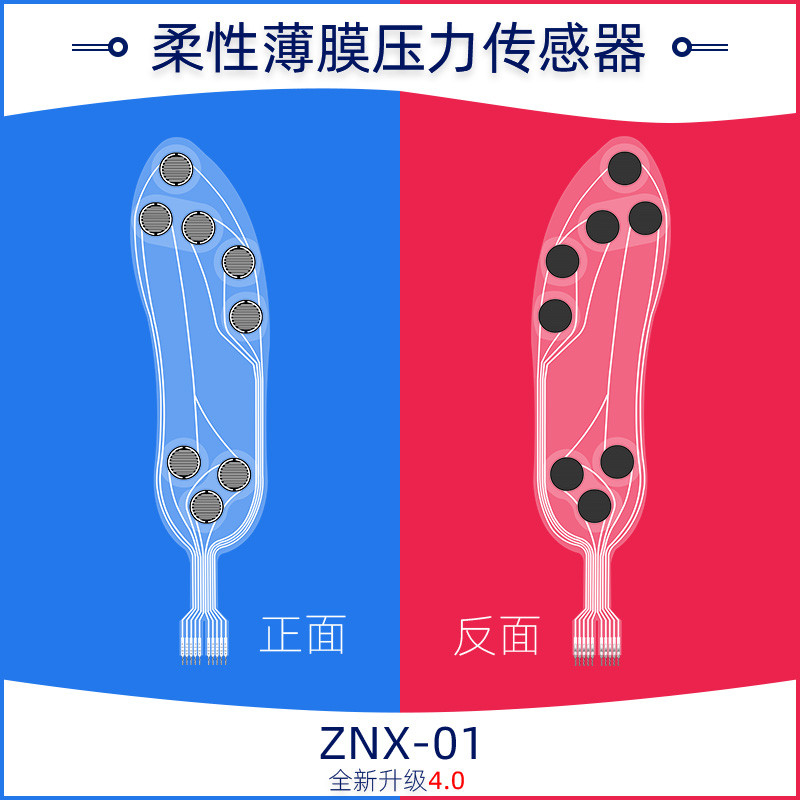

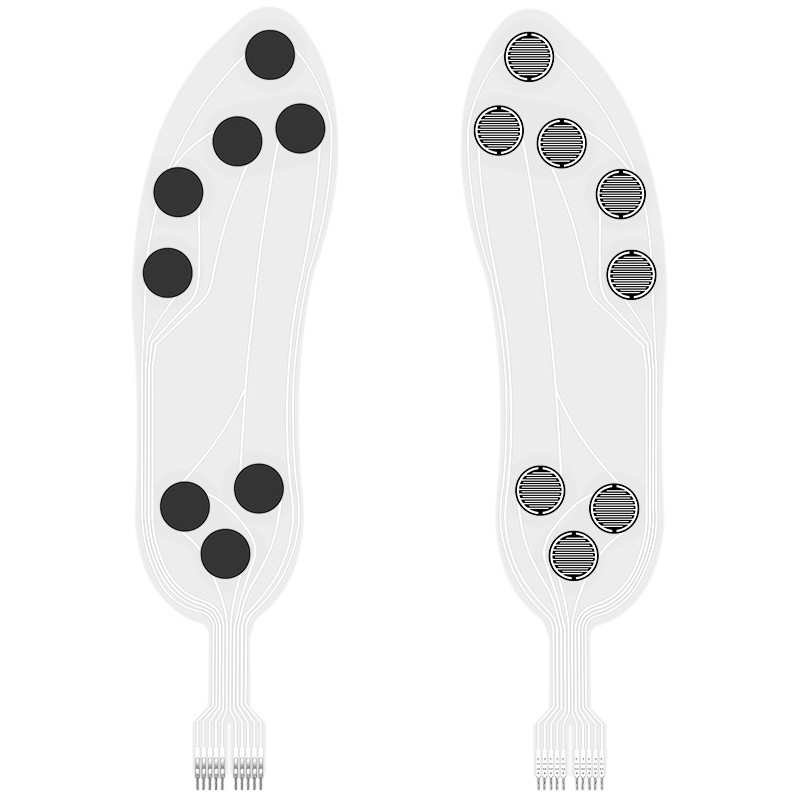

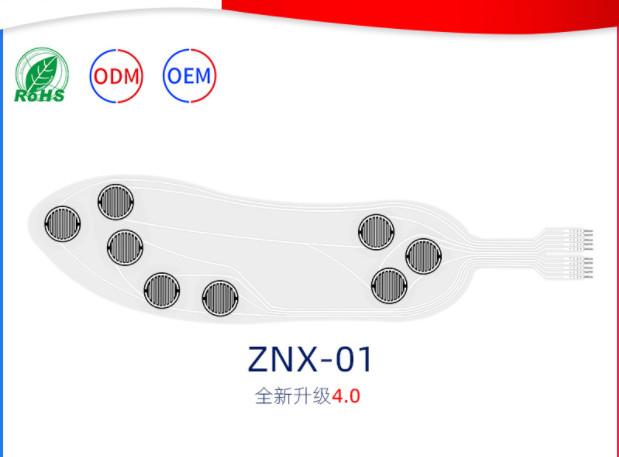

ZNX-01 নমনীয় ফিল্ম প্রেসার সেন্সরএকটি নতুন ধরনের সেন্সর যা স্বাধীন মেধা সম্পত্তি অধিকার সহ নমনীয় চাপ সেন্সিং প্রযুক্তি ব্যবহার করছে।এটি নমনীয় ন্যানো-কার্যকরী উপকরণগুলিকে দৃঢ় আনুগত্য, নমনীয় এবং হালকা উপকরণগুলিতে নমনীয় প্রতিরোধ এবং উচ্চ সংবেদনশীলতা সহ প্রিন্ট করে।, যাতে এটি প্লান্টার চাপ বিতরণের উচ্চ-সংবেদনশীলতা সনাক্তকরণ অর্জন করতে পারে।
ZNX-01 নমনীয় ফিল্ম প্রেসার সেন্সর একটি প্রতিরোধী সেন্সর।সেন্সরের পৃষ্ঠে প্রয়োগ করা চাপ বৃদ্ধির সাথে সাথে আউটপুট প্রতিরোধ ক্ষমতা হ্রাস পায়।একটি নির্দিষ্ট চাপ-প্রতিরোধ সম্পর্কের মাধ্যমে, চাপ পরিমাপ করা যেতে পারে।একমাত্র জন্য ZNX-01 সেন্সর সেট করুন, এটি যখন মানবদেহ দাঁড়িয়ে থাকে এবং হাঁটতে থাকে তখন প্লান্টার চাপ সনাক্ত করতে পারে এবং সনাক্তকরণের ডেটা প্লান্টার চাপ বিশ্লেষণের জন্য ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য
Ø অতি-নরম, 0.3 মিমি এর চেয়ে কম বেধ
Ø একত্রিত করা সহজ
Ø দ্রুত প্রতিক্রিয়া গতি এবং উচ্চ রেজোলিউশন
দীর্ঘ জীবনকাল, 1 মিলিয়নেরও বেশি বার প্রেস পরীক্ষা পাস করেছে
Ø আউটপুট সংকেত সনাক্ত করা সহজ
Ø জলরোধী, আর্দ্রতা-প্রমাণ, নিঃশ্বাসযোগ্য
কার্যক্ষমতার সূচক
| মডেল | ZNX-01 |
| পরিসর | 0~10 কেজি |
| পুরুত্ব | ≤0.45 মিমি |
| মাত্রা | আকার স্পেসিফিকেশন বিবরণ দেখুন (কাস্টমাইজযোগ্য) |
| রেসপন্স পয়েন্টবিঃদ্রঃ1 | ≤ 400 গ্রাম |
| স্থায়িত্ব | <এক মিলিয়ন বার |
| প্রাথমিক প্রতিরোধ | 10MΩ (নন-লোডেড) |
| প্রতিক্রিয়া সময় | 1 মি |
| পুনরায় শুরু করার সময় | ~15 মি |
| পরীক্ষা ভোল্টেজ | সাধারণ মান DC 3.3V |
| অপারেটিং তাপমাত্রা | -20 ℃ ～ 60 ℃ |
| ইএমআই | কোন উৎপাদন নেই |
| ESD | সংবেদনশীলতা |

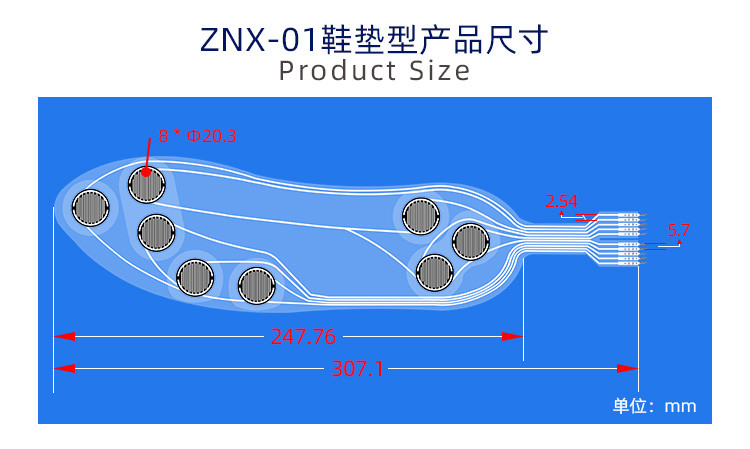

| লোগো | দৈর্ঘ্য | প্রস্থ | সংবেদনশীল এলাকা | পিন পিচ | সহনশীলতা |
| আকার (মিমি) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |

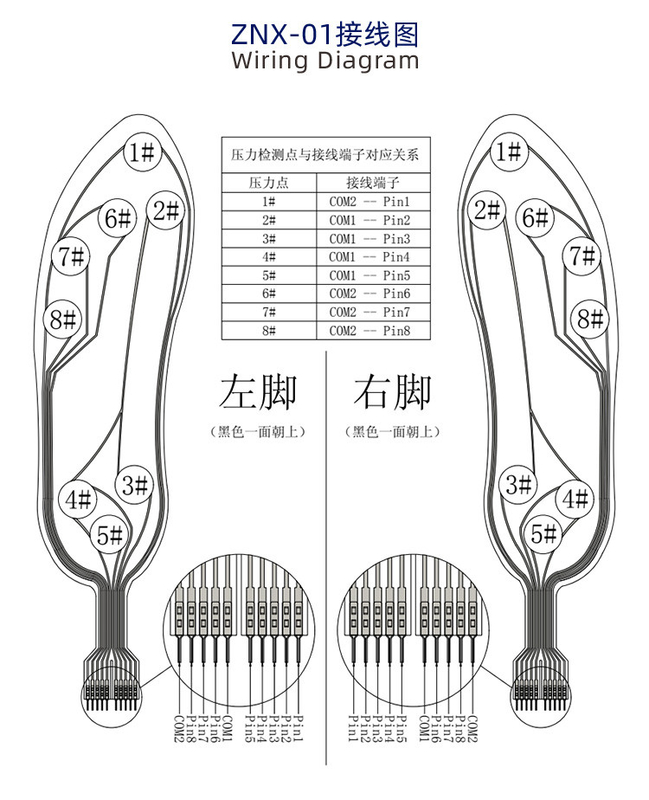

1.ZNX-01নমনীয় পাতলা ফিল্ম প্রেসার সেন্সর একটি নন-পোলার উপাদান, সার্কিটে কোন দিকনির্দেশনা নেই；ব্যবহারের সময়, অনুগ্রহ করে সেন্সরের চাপ সংবেদনশীল জোনটিকে একটি দৃঢ়, সমতল পৃষ্ঠে রাখুন।একটি বাঁকা বা অনিয়মিত পৃষ্ঠে সেন্সর ব্যবহার করা সেন্সরটিকে প্রাথমিকভাবে পরিবাহী করে তুলবে, অর্থাৎ, "প্রতিক্রিয়া" অবস্থায় যখন চাপ থাকবে না;এই অবস্থায়, সেন্সর আউটপুট প্রতিরোধ এখনও চাপ পরিবর্তনের প্রতিক্রিয়া জানাতে পারে, এবং সংশ্লিষ্ট সম্পর্কটি আর রেফারেন্স ডেটা শীটে প্রযোজ্য নয়;
2. যদি সমর্থনকারী পৃষ্ঠ এবং বল প্রয়োগকারী পৃষ্ঠ উভয়ই অনমনীয় এবং শক্ত পৃষ্ঠতল হয় এবং যোগাযোগের পৃষ্ঠটি সেন্সরের সংবেদনশীল এলাকার চেয়ে বড় হয়, সেন্সরের নিজস্ব কাঠামোর কারণে, চাপের প্রতিক্রিয়া ছোট এবং অস্থির হতে পারে।একটি বৃত্তাকার নরম রাবার প্যাড সংবেদনশীল এলাকার কেন্দ্রে লাগানো প্রয়োজন, ব্যাসটি সংবেদনশীল এলাকার চেয়ে সামান্য ছোট এবং এলাকাটি সংবেদনশীল এলাকার ক্ষেত্রফলের 60% এর বেশি হওয়া উচিত;
3. সমর্থনকারী পৃষ্ঠে সেন্সর ঠিক করতে আপনি ডবল-পার্শ্বযুক্ত টেপ ব্যবহার করতে পারেন।পেস্ট করার আগে সমর্থনকারী পৃষ্ঠটি পরিপাটি এবং পরিষ্কার হয় সেদিকে মনোযোগ দিন।এটি 3M ব্র্যান্ডের ডাবল-পার্শ্বযুক্ত টেপ ব্যবহার করার পরামর্শ দেওয়া হয়;কাস্টমাইজড সেবা প্রদান;
4. সেন্সর চাপ দেওয়া এবং চাপ বজায় রাখার পরে, আউটপুট প্রতিরোধের মান সময়ের সাথে সাথে সামান্য প্রবাহিত হবে, সাধারণত 5% এর মধ্যে।এই ত্রুটি টাইমিং ক্রমাঙ্কন পদ্ধতি দ্বারা হ্রাস করা যেতে পারে.ক্রমাঙ্কন অপারেশনে, চাপ প্রয়োগের পরে অপেক্ষার সময় প্রকৃত অ্যাপ্লিকেশনগুলিতে অপেক্ষার সময়ের সাথে সামঞ্জস্যপূর্ণ।যেহেতু সেন্সরের ফোর্স স্টেট বিভিন্ন অ্যাপ্লিকেশানের পরিস্থিতিতে ভিন্ন, তাই এটি সুপারিশ করা হয় যে ব্যবহারকারীকে সেন্সরটি বাস্তব প্রয়োগের দৃশ্য অনুযায়ী সাজিয়ে ড্রিফ্ট প্যারামিটারগুলি নিজেরাই পরীক্ষা করে।
